FRPのタンク作成についてのまとめ、総集編。


1)ゲルコート

型に離型材を塗る。
DSC_0005

ガソリンコック受けをはめ込む。
DSC_0007

型の補修をする。
DSC_0008

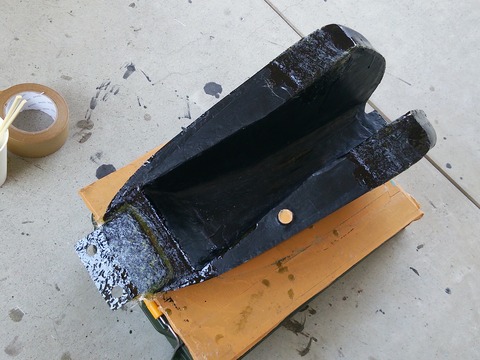

ゲルコートを塗る。
DSC_0012
DSC_0013

そしてしばらく放置して乾燥させる。

関連記事)

  FRPタンク作成、ゲルコート
  http://slilabo.com/archives/1016110236.html


2)ガラスマット貼り付け

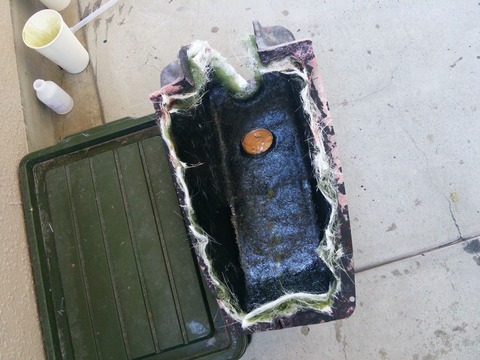

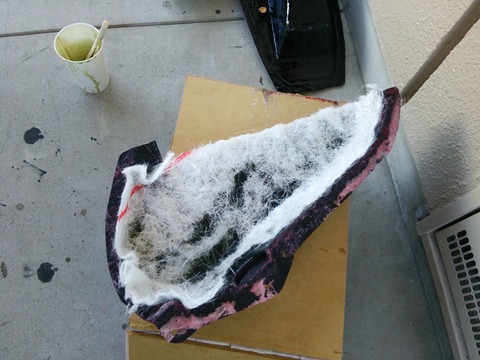

ビニルエステル樹脂でガラスマットを貼り付ける。
DSC_0015
DSC_0016
DSC_0018

右面、左面、底面、それぞれ貼って、しばらく放置して乾燥させる。

関連記事)

  FRPタンク作成、初ビニルエステル樹脂
  http://slilabo.com/archives/1016188051.html


3)左右合体

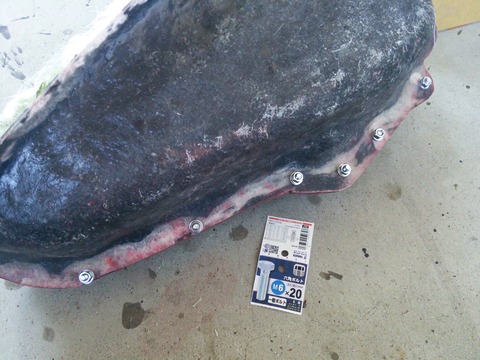

左右の型をボルトでとめる。
02_DSC_0044

ガソリンキャップ受けをはめ込む。
04_DSC_0046

ビニルエステル樹脂でガラスマットを貼り付ける。
06_DSC_0049
07_DSC_0051

そしてしばらく放置して乾燥させる。

関連記事)

  FRPタンク作成、左右合体
  http://slilabo.com/archives/1016491701.html


4)離型

底面を剥がす。
DSC_0089
DSC_0091

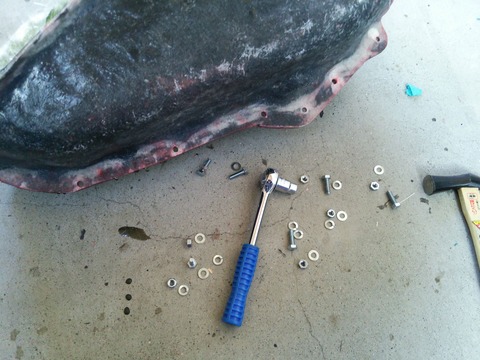

左右をとめてたボルトをはずす。
DSC_0096

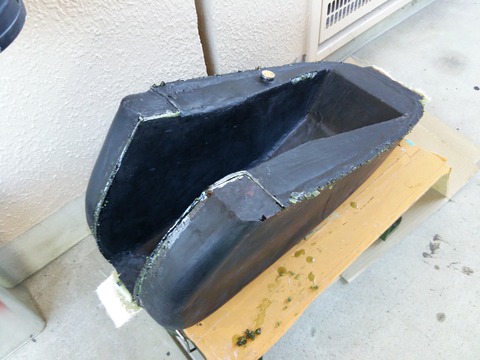

左右を剥がす。
DSC_0097

関連記事)

  FRPタンク作成、離型
  http://slilabo.com/archives/1016572331.html


5)カット

上面の余計な部分をカットする。
02_DSC_0092

底面の余計な部分をカットする。
08_DSC_0096

上面と底面がはまるように調整しながらカットする。
09_DSC_0097
10_DSC_0098

  FRPタンク作成、カット
  http://slilabo.com/archives/1016626361.html


6)上下合体

左右の合体部分を上から補強する。
DSC_0100

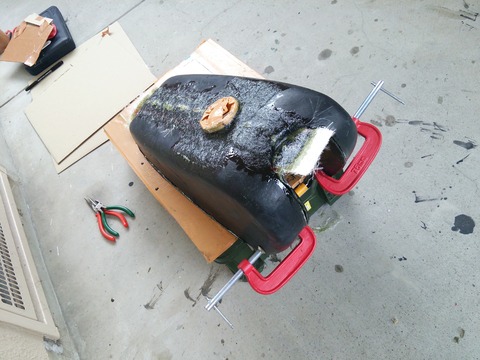

上面と底面をビニルエステル樹脂で貼りあわせる。
DSC_0104

底面のつなぎ部分もビニルエステル樹脂で隙間を埋める。
DSC_0132
DSC_0135

関連記事)

  FRPタンク作成、上下合体
  http://slilabo.com/archives/1016675846.html

  FRPタンク作成、隙間埋め
  http://slilabo.com/archives/1016858002.html


7)再カット

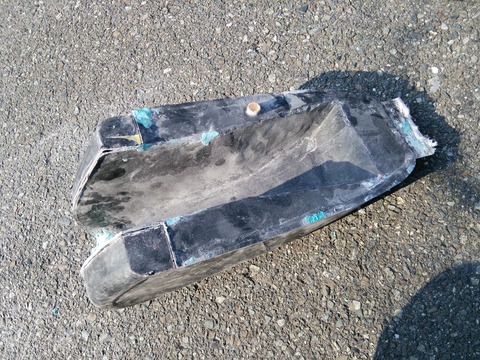

余計な部分をカットする。
DSC_0152
DSC_0155

関連記事)

  FRPタンク作成、再カット
  http://slilabo.com/archives/1016923854.html


8)補強

継ぎ目を補強する。
DSC_0175

ステー(?)をくっつける。
DSC_0177
DSC_0178

関連記事)

  FRPタンク作成、補強
  http://slilabo.com/archives/1019524733.html


9)タンクシーラー

ガソリンコック受けの部分に布をつっこみ、タンクシーラーを流し込む。
DSC_0014

タンクをグルグル回転し、シーラーを全面にいきわたらせる。

ガソリンコックの部分からシーラーを抜き、コック部分に付いたシラーは拭き取る。

4日以上放置し乾燥させる。
DSC_0025

関連記事)

  FRPタンク作成、タンクシーラー
  http://slilabo.com/archives/1019819374.html

  FRPタンク作成、タンクシーラー、その後
  http://slilabo.com/archives/1020078240.html


おまけ)フィッティング

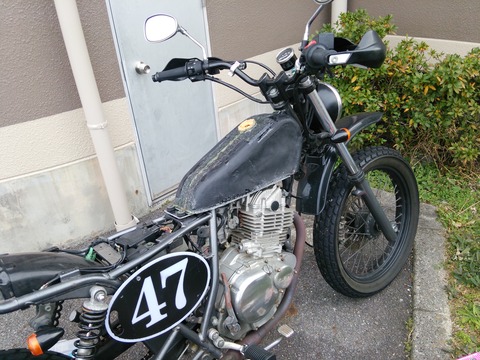

上下合体し再カットした後乗っけてみた時の写真。
05_DSC_0170
09_DSC_0174
10_DSC_0175

最終目標はこれ。
20139999_1_250TR_フェンダー_8


関連記事)

  FRPタンク作成、フィッティング
  http://slilabo.com/archives/1017324172.html


---


毎度だが、まとめると簡単な感じやね。


---
