丸ノコにアダプタを付けたので、集塵機と繋げるようにする。

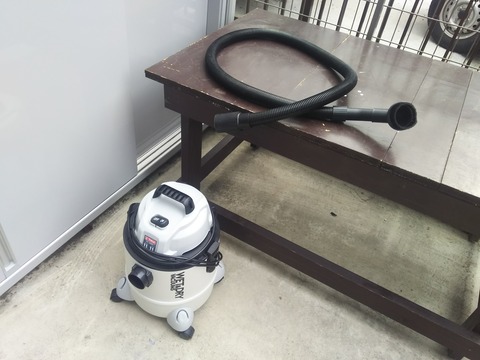

集塵機はこれね。
01_DSC_0193
02_DSC_0194

E-Value(藤原産業)のEVC-200PCLというやつ。




あれ、これ記事書いとらんかったね。。。
忘れてたわ。

今、Amazonではこの型は売ってないみたい。
また売り出したみたいです。


丸ノコもだしてみた。
03_DSC_0195

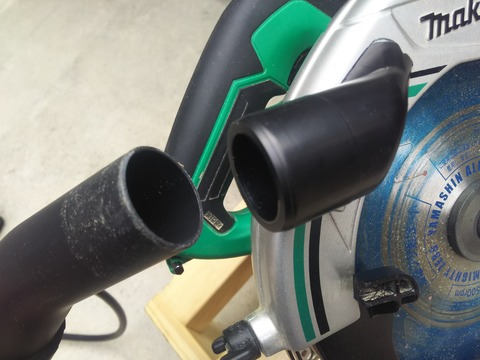

ホースの径がほぼ同じくらいでささらん。
04_DSC_0196

だいたい、以下くらいのよう。

集塵機側 - 外径:35.3、内径:31.0
丸ノコ側 - 外径:34.3、内径:25.7

うーむ、どーしたろうか。。。


んで、レーザー加工機でジョイントを作ることにした。
05_DSC_0206

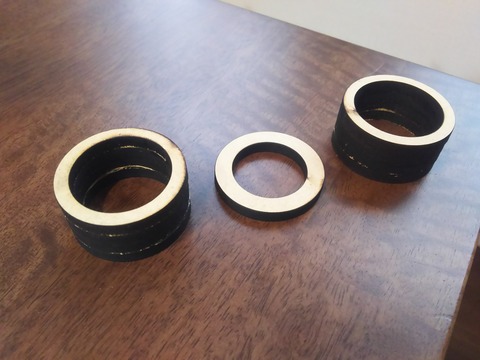

貼り合わせ。
06_DSC_0207


そしてまた貼り合わせ。
07_DSC_0208


真ん中の部分は内径が小さくしてある。
08_DSC_0209

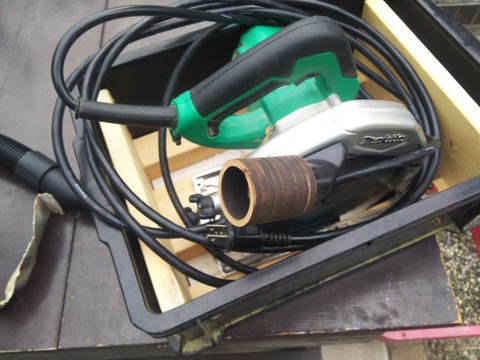

丸ノコに取り付け。
09_DSC_0210

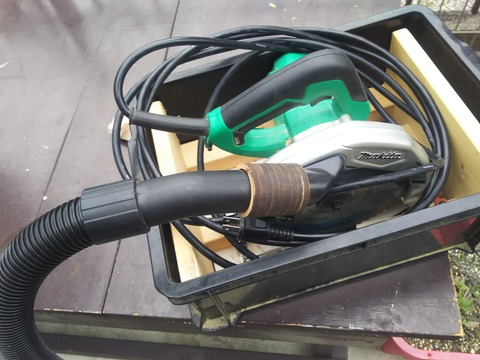

ホースをさしてやる。
10_DSC_0211


ちょっち、ホース側は抜けやすいかな。
ボルトかなんかで固定できるようにしたがいいかも。


今日んとこはここまでで作業終了となってまった。


---
