丸ノコにダクトアダプタを付ける。

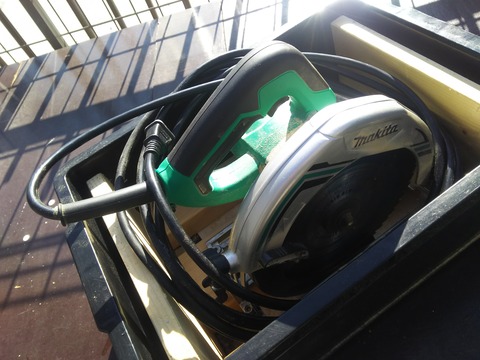

こいつ(makita M585)には集塵用の穴がないのねん。
![01_DSC_0167](https://slilabo.com/wp-content/uploads/livedoor_images/b401841c-s.jpg)
自分のはこれ、190ミリのやつ。
マキタ(Makita)
マキタ(Makita) ()
165ミリのやつも売ってるよ。
マキタ(Makita)
マキタ(Makita) ()
外で作業してるので、風が強い日は近所迷惑が気になる。
だもんで集塵機に繋ぎたいんだわ。

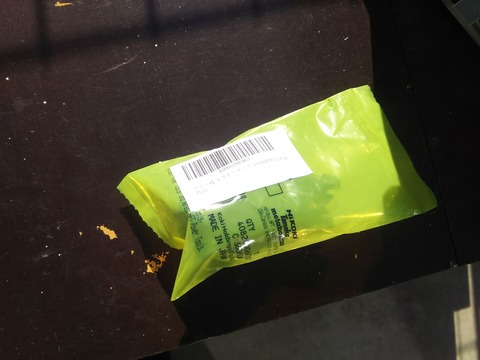

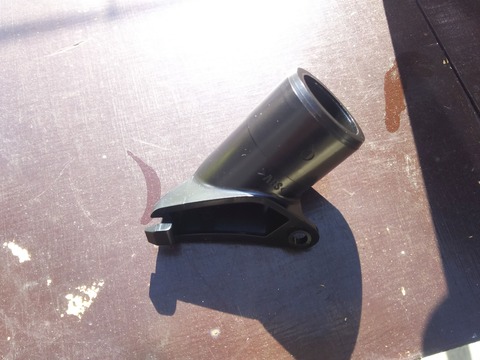

買ったのはこれ。
![02_DSC_0168](https://slilabo.com/wp-content/uploads/livedoor_images/f9fea5c3-s.jpg)
![03_DSC_0169](https://slilabo.com/wp-content/uploads/livedoor_images/b00f3b3f-s.jpg)
マキタのやつが見つからなかったんで日立のやつにした。
まぁ、なんとかなるだろうと。

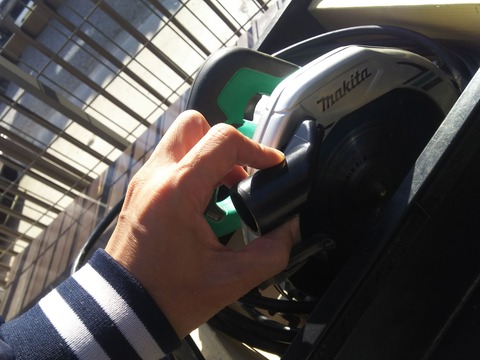

このあたりに付けるか。
![04_DSC_0170](https://slilabo.com/wp-content/uploads/livedoor_images/b63231f0-s.jpg)

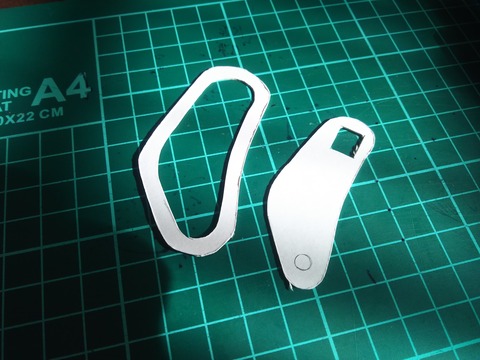

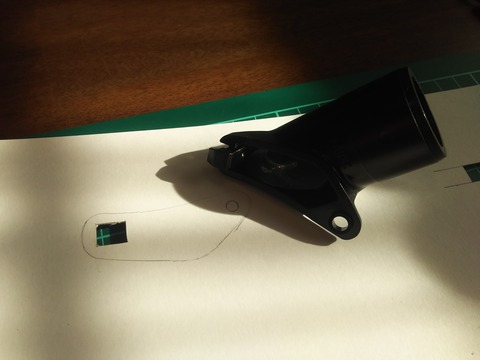

位置決め用に型紙を作ってみた。
![05_DSC_0171](https://slilabo.com/wp-content/uploads/livedoor_images/5699db9c-s.jpg)
![06_DSC_0172](https://slilabo.com/wp-content/uploads/livedoor_images/b3f2febd-s.jpg)

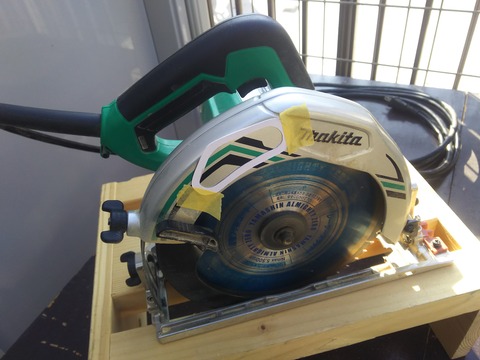

こなへんでええかな。
![07_DSC_0175](https://slilabo.com/wp-content/uploads/livedoor_images/f3625014-s.jpg)
マジックで書いたった。
![08_DSC_0181](https://slilabo.com/wp-content/uploads/livedoor_images/dc393442-s.jpg)
ポンチしてドリルで穴あけ。
![09_DSC_0186](https://slilabo.com/wp-content/uploads/livedoor_images/871facd3-s.jpg)
京都機械工具(KTC)
京都機械工具(KTC) ()
グラインダー使ったり。
![10_DSC_0189](https://slilabo.com/wp-content/uploads/livedoor_images/9500befe-s.jpg)

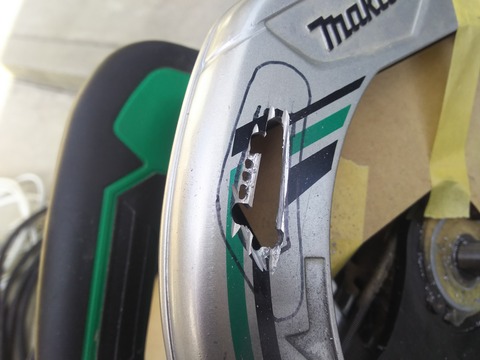

ドリル使ったり。
![11_DSC_0191](https://slilabo.com/wp-content/uploads/livedoor_images/e922db96-s.jpg)

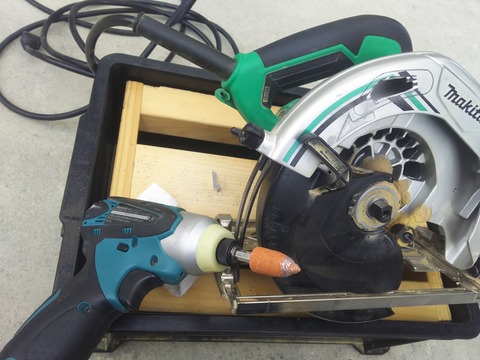

削ったり。
![12_DSC_0196](https://slilabo.com/wp-content/uploads/livedoor_images/c19ec587-s.jpg)

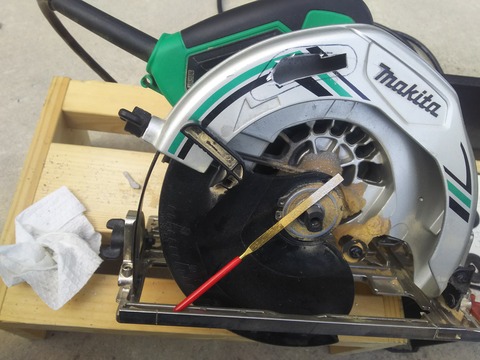

ヤスったり。
![13_DSC_0198](https://slilabo.com/wp-content/uploads/livedoor_images/f1033128-s.jpg)

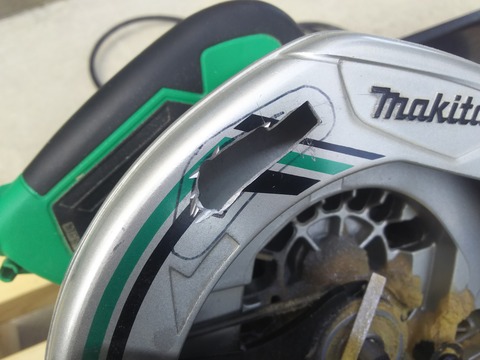

最終的にこんな感じに。
![14_DSC_0199](https://slilabo.com/wp-content/uploads/livedoor_images/234a1be5-s.jpg)

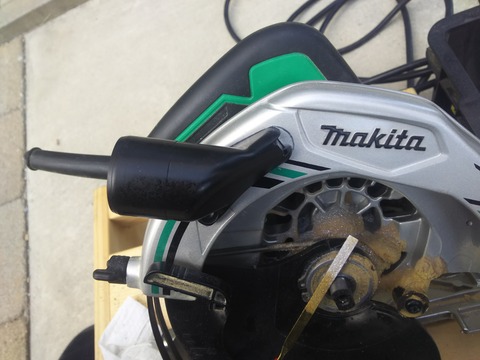

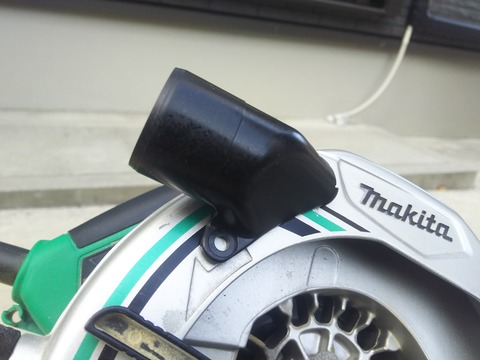

はめてみるとこんな感じ。
![15_DSC_0200](https://slilabo.com/wp-content/uploads/livedoor_images/1245b23a-s.jpg)
![16_DSC_0201](https://slilabo.com/wp-content/uploads/livedoor_images/89e92c94-s.jpg)

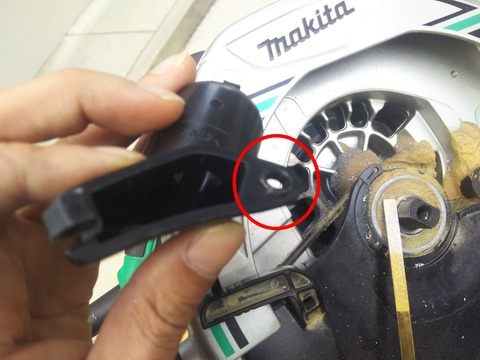

ちょっと出っ張りがあるもんで、8ミリの穴をあけなあかん。
![17_DSC_0205](https://slilabo.com/wp-content/uploads/livedoor_images/9bf8929e-s.jpg)

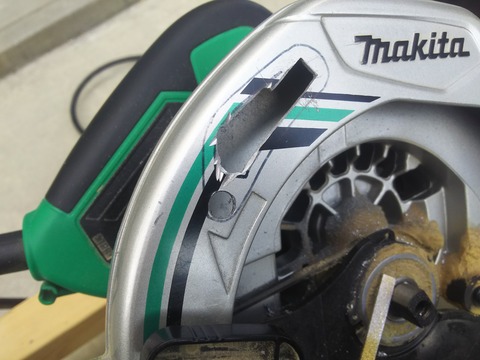

ドリルで穴あけ。
![18_DSC_0203](https://slilabo.com/wp-content/uploads/livedoor_images/6634f74b-s.jpg)

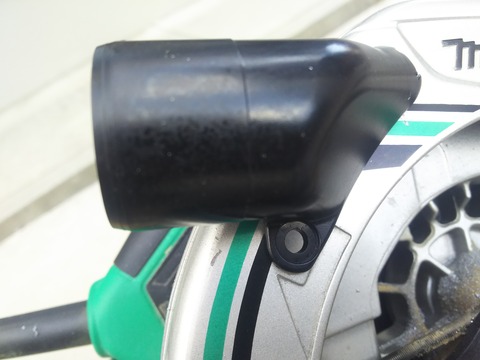

ちゃんとはまったぞ。
![19_DSC_0204](https://slilabo.com/wp-content/uploads/livedoor_images/12f13e21-s.jpg)

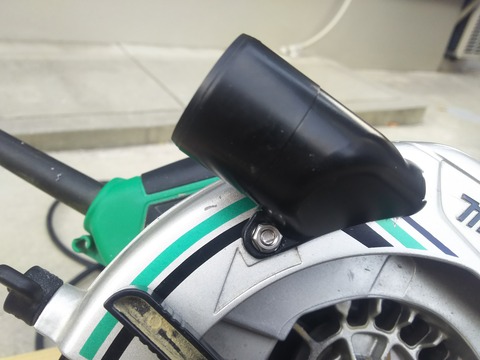

ボルトで固定してみた。
![20_DSC_0207](https://slilabo.com/wp-content/uploads/livedoor_images/c1ddb80b-s.jpg)

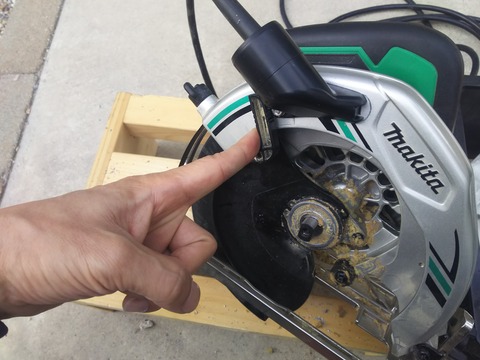

ダクトアダプタが邪魔でカバーが回らない。
![21_DSC_0210](https://slilabo.com/wp-content/uploads/livedoor_images/bdb5bb23-s.jpg)

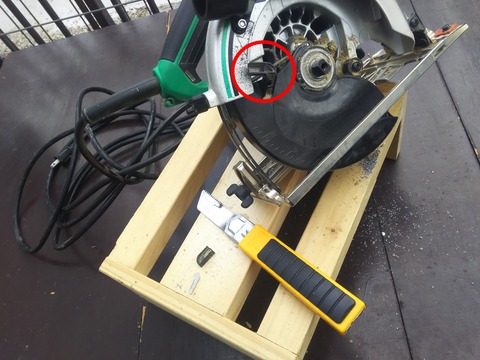

ノコでカット。
![22_DSC_0211](https://slilabo.com/wp-content/uploads/livedoor_images/09e1a95c-s.jpg)
オルファ(OLFA)
オルファ(OLFA) (2011-11-21T00:00:01Z)

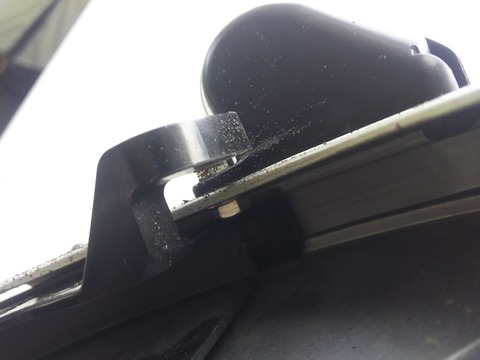

ダクトアダプタに当たらなくなったが、ボルトにあたる。
![23_DSC_0214](https://slilabo.com/wp-content/uploads/livedoor_images/d9ff1f5a-s.jpg)
ギリいけるかなと思ったんだけど、無理だった。

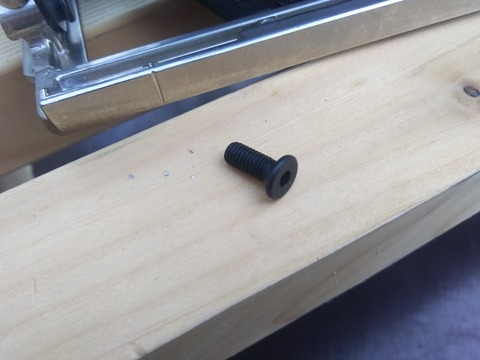

ホダカで超低頭キャップを買ってきた。
![24_DSC_0218](https://slilabo.com/wp-content/uploads/livedoor_images/c6b6ac87-s.jpg)

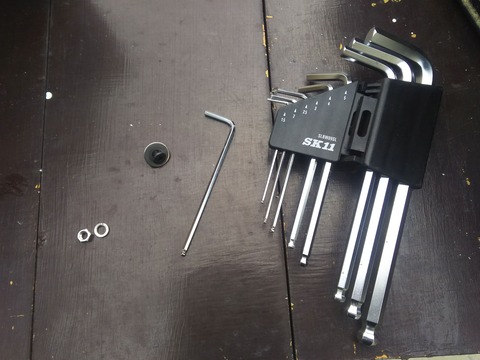

六角レンチで固定するやつね。
![25_DSC_0219](https://slilabo.com/wp-content/uploads/livedoor_images/451b44c0-s.jpg)
SK11(エスケー11)
SK11(エスケー11) ()

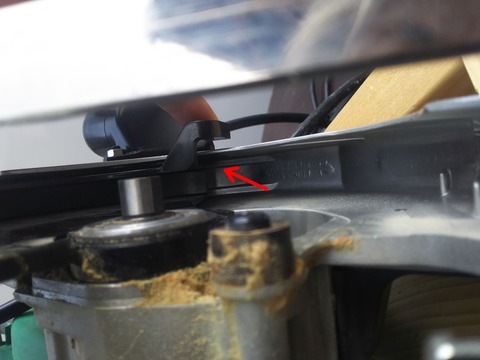

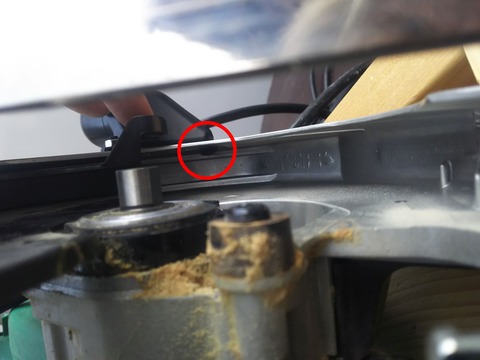

ボルトにはあたらなくなったが、ダクトアダプタのツメにあたる。
![26_DSC_0220](https://slilabo.com/wp-content/uploads/livedoor_images/0f4d244b-s.jpg)
![27_DSC_0221](https://slilabo.com/wp-content/uploads/livedoor_images/79b302fc-s.jpg)

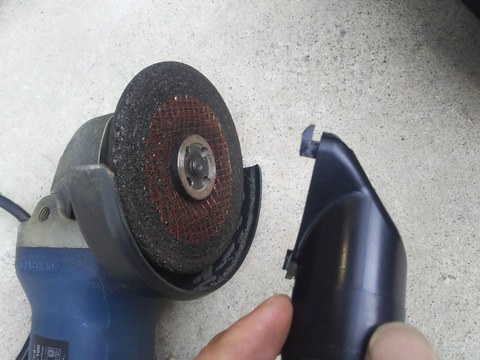

グラインダーでツメを薄くしてやった。
![28_DSC_0222](https://slilabo.com/wp-content/uploads/livedoor_images/aaf6bd07-s.jpg)
やっとこさカバーがちゃんと回るようになった。
![29_DSC_0223](https://slilabo.com/wp-content/uploads/livedoor_images/08b390fa-s.jpg)

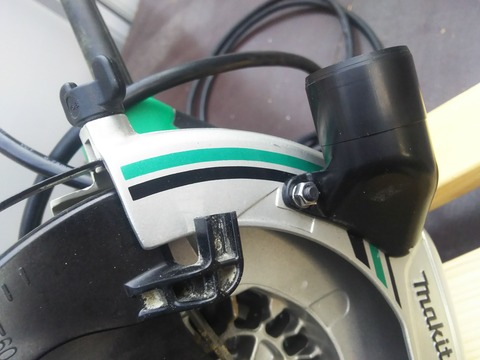

固定してやった。
![30_DSC_0224](https://slilabo.com/wp-content/uploads/livedoor_images/6aaa858a-s.jpg)

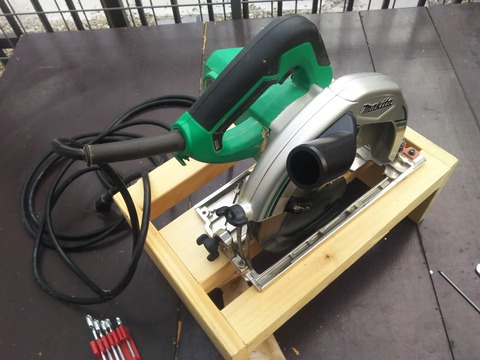

これで完成だ。
![31_DSC_0225](https://slilabo.com/wp-content/uploads/livedoor_images/7a62f7fa-s.jpg)
今日はここまで、効果を試すのはまた今度。
—
