ルークス、ドライブレコーダー取り付け


ルークスにドライブレコーダーを取り付けろだと。

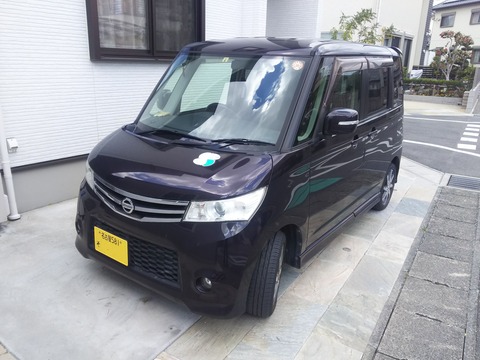

こいつに。
01_DSC_0049

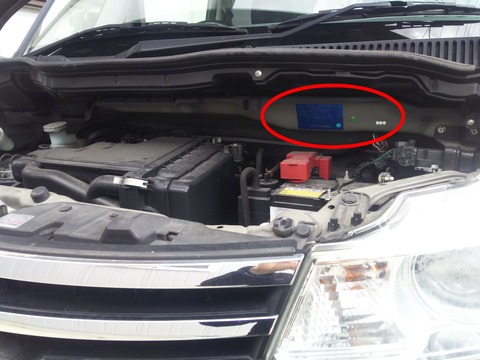

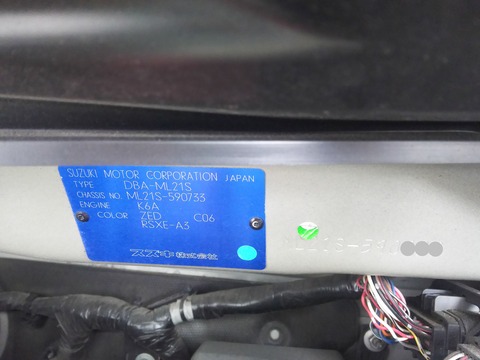

ルークス君はスズキのOEMなんだね。
02_DSC_0053
03_DSC_0055

参考)Wiki - 日産・ルークス
https://ja.wikipedia.org/wiki/%E6%97%A5%E7%94%A3%E3%83%BB%E3%83%AB%E3%83%BC%E3%82%AF%E3%82%B9

テレビショッピングで買ったんだと。
04_DSC_0050

ネットで買った方が安いだろうに。。。
買う前に相談しろっつーの。

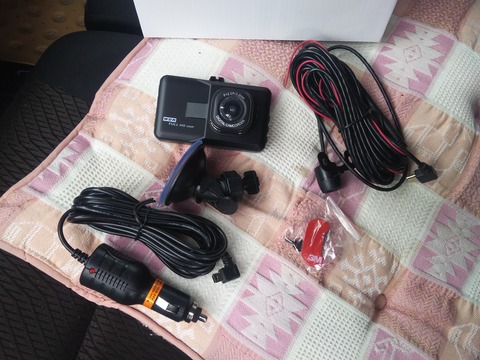

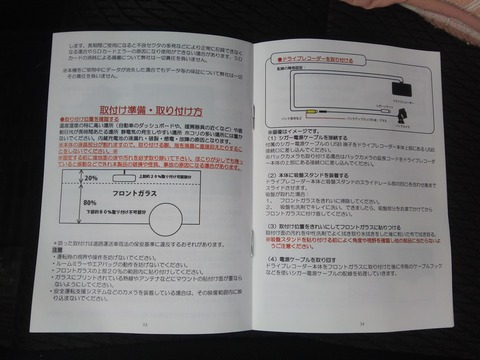

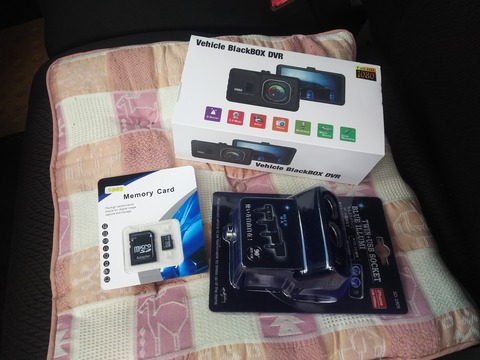

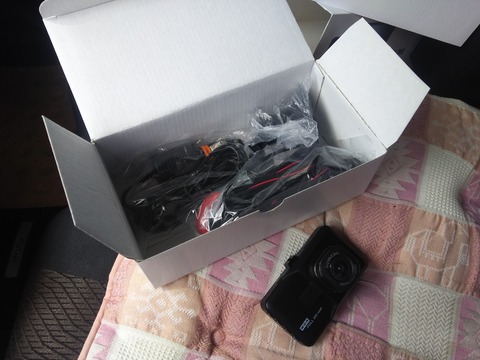

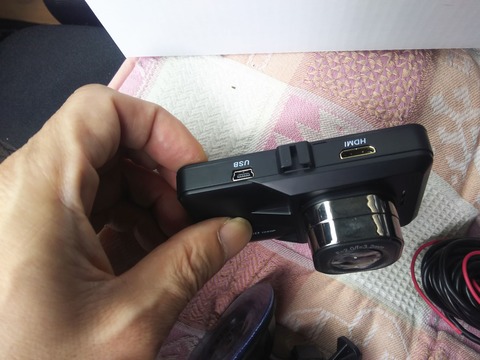

中身はこんな感じ。
05_DSC_0070
06_DSC_0071
07_DSC_0072

ぐはぁ、リアもやらんとあかんのね、メンドイわぁ。
08_DSC_0084

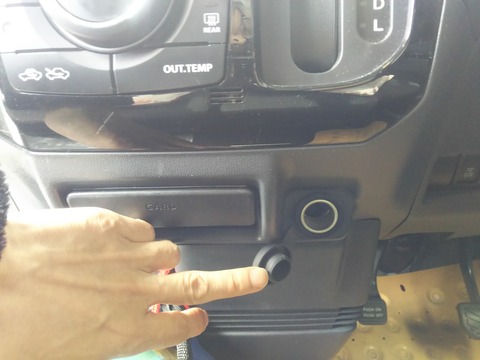

ちなみに、シガーソケットはここ。
09_DSC_0051

さて、やるか。

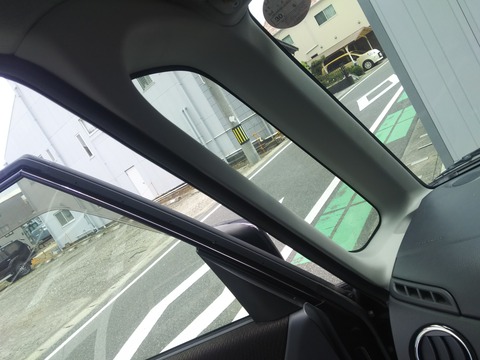

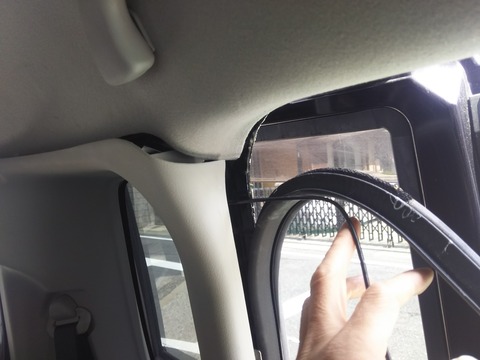

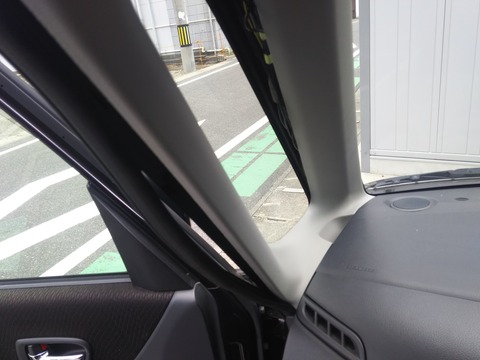

内張りを外す。
10_DSC_0056
11_DSC_0057
12_DSC_0058

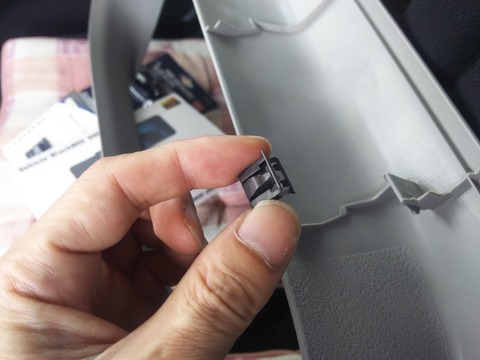

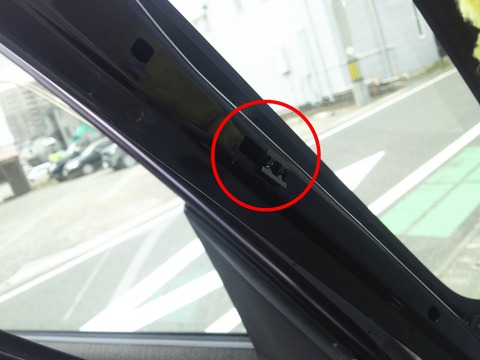

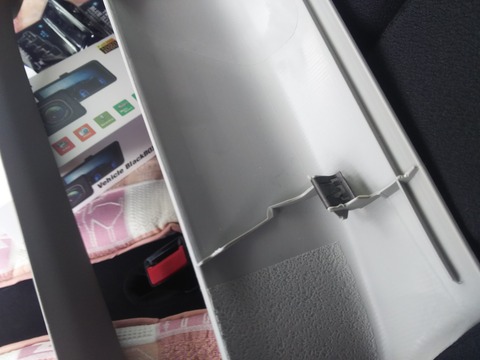

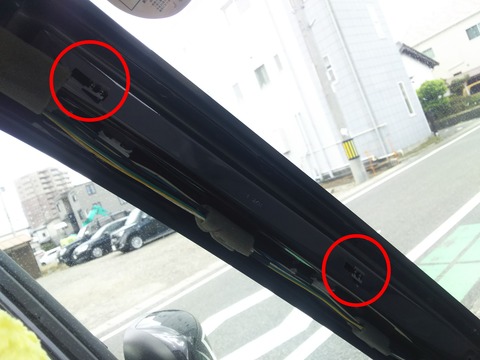

あらら、3個所車体側に残っちゃった。
13_DSC_0062
14_DSC_0063

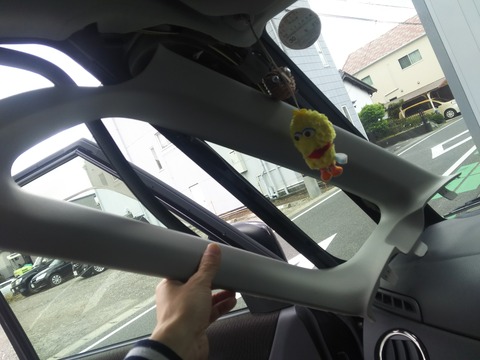

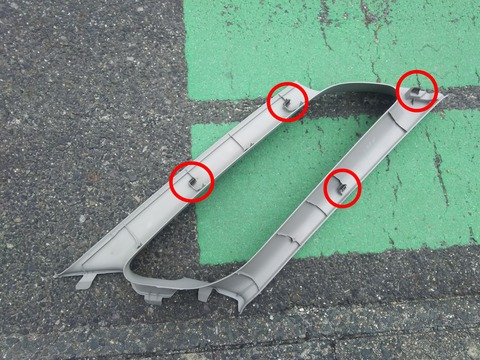

車体から外して取り付け。
15_DSC_0064
16_DSC_0065

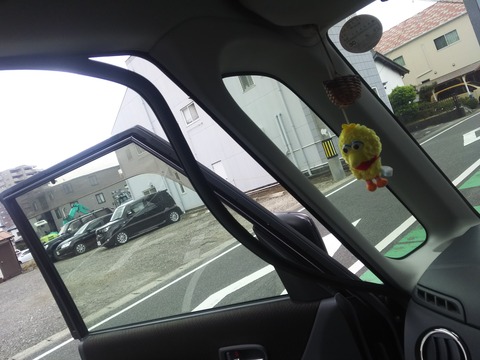

取り外し完了。
17_DSC_0066

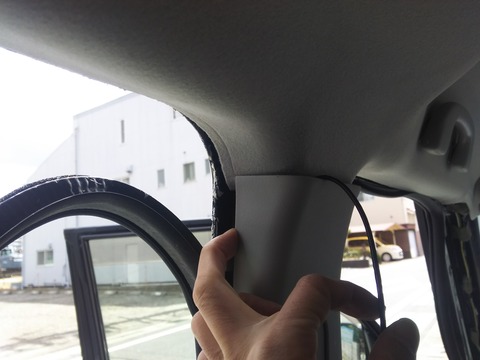

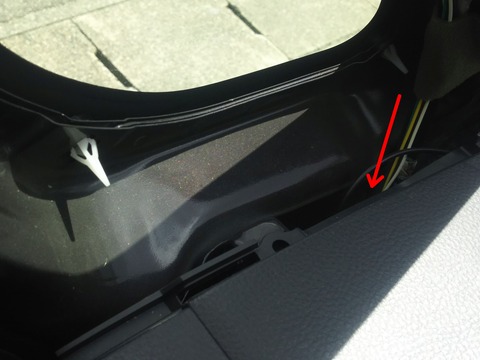

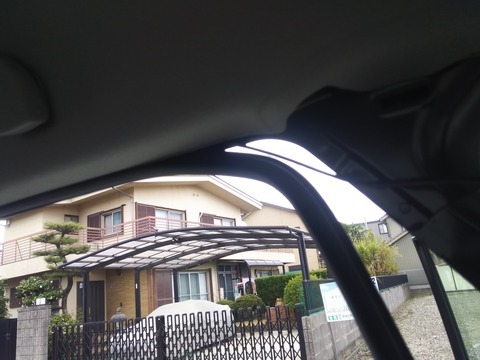

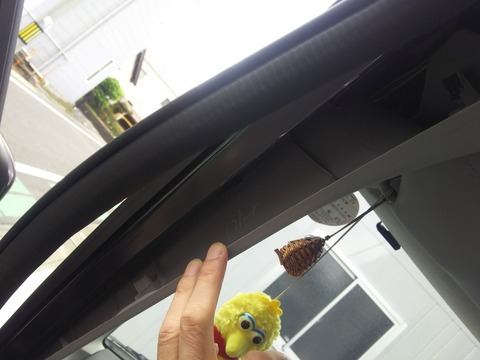

コードはこの隙間から下に通せそう。
18_DSC_0061

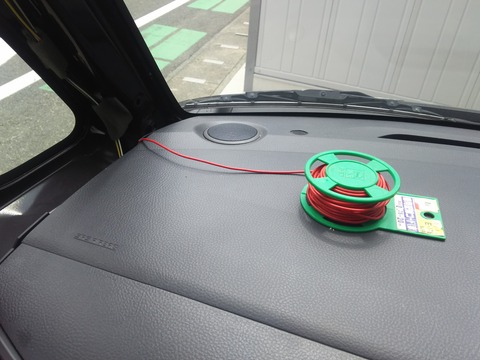

針金とかがなかったのでコードで代用。(笑)
19_DSC_0068
20_DSC_0069

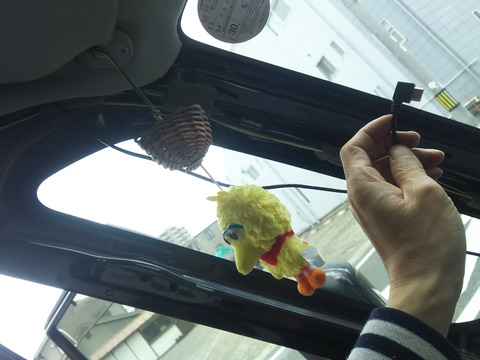

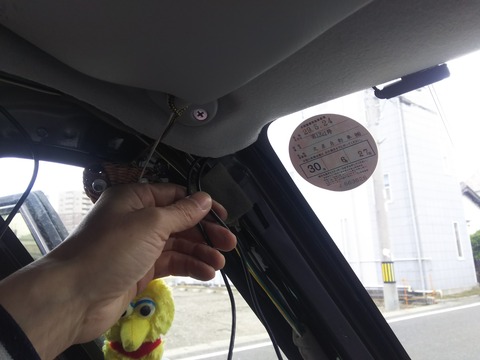

マスキングテープで繋いで引っ張り上げる。
21_DSC_0073
22_DSC_0074

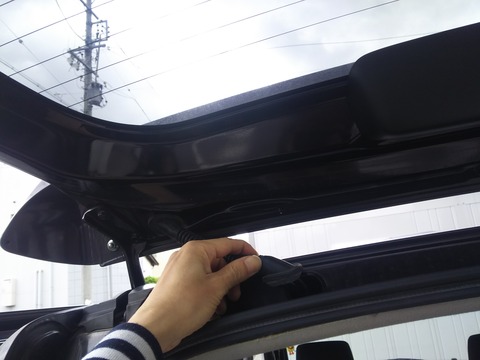

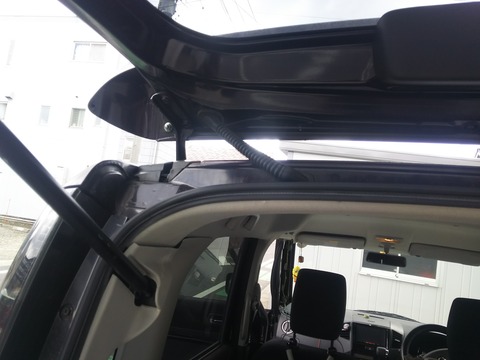

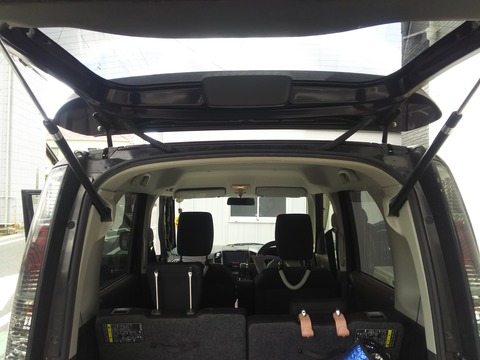

さて、次はリア側だ。
23_DSC_0075
24_DSC_0076

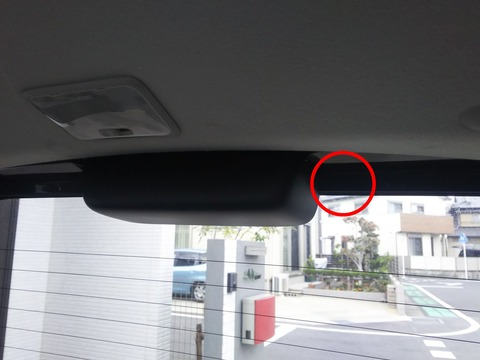

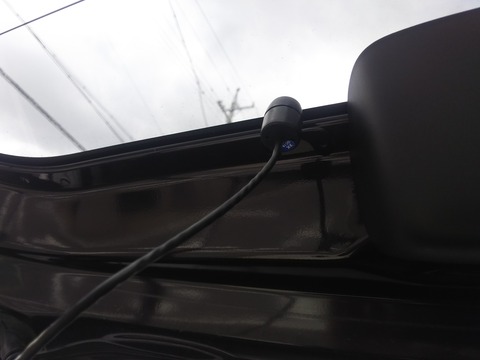

検討した結果、赤丸辺りに付けることにした。
25_DSC_0077

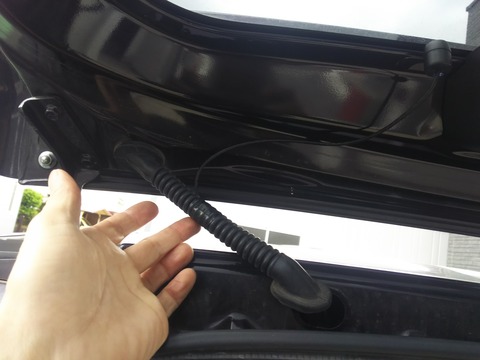

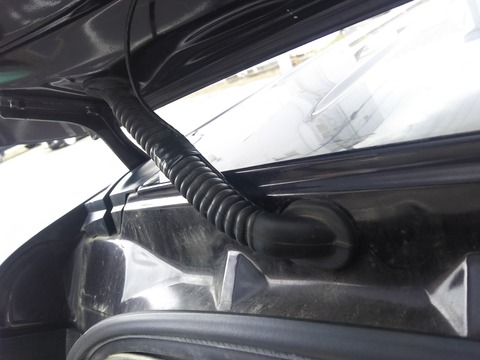

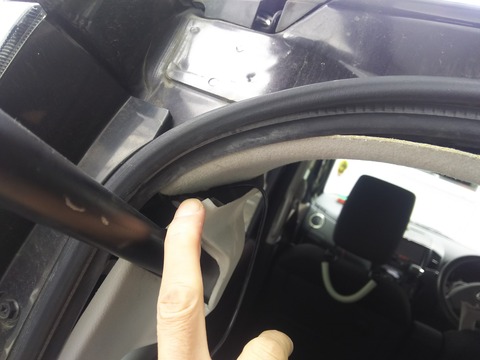

コードはここを通すしかないね。
26_DSC_0078

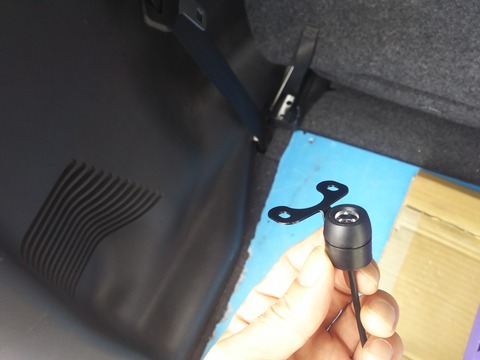

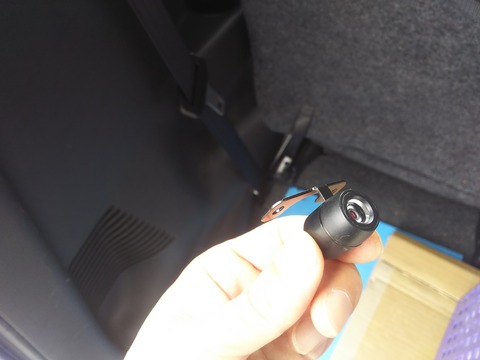

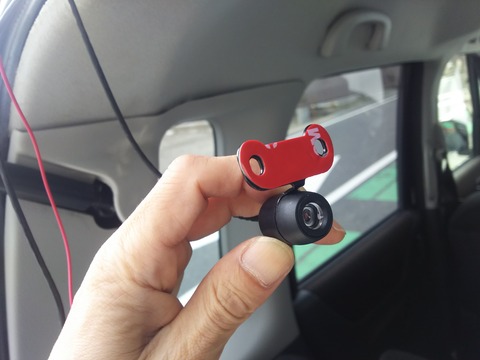

取付部分は曲げてやった。
27_DSC_0080
28_DSC_0081

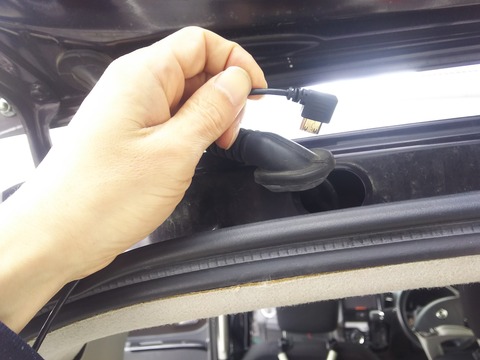

コードを穴から通す。
29_DSC_0082
30_DSC_0083
31_DSC_0085

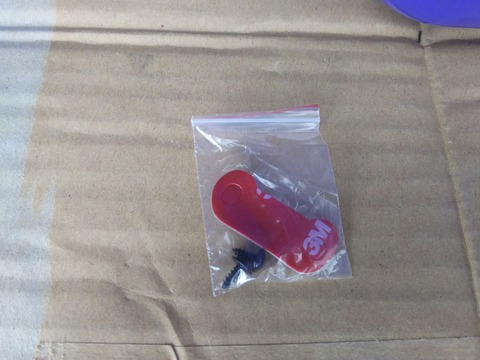

両面テープを貼る。
32_DSC_0086
33_DSC_0087

車体側に貼る。
34_DSC_0088

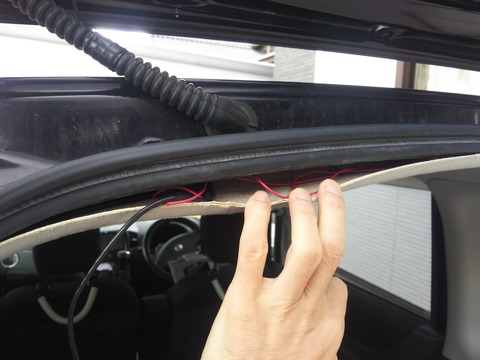

コードはテープで固定してやった。
35_DSC_0089
36_DSC_0090

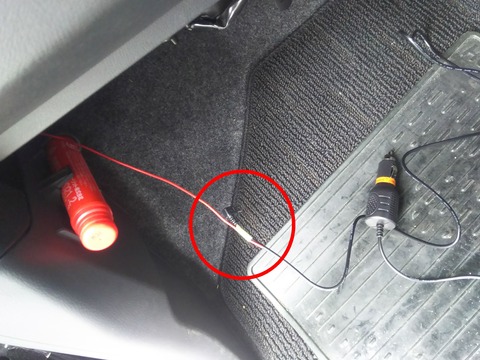

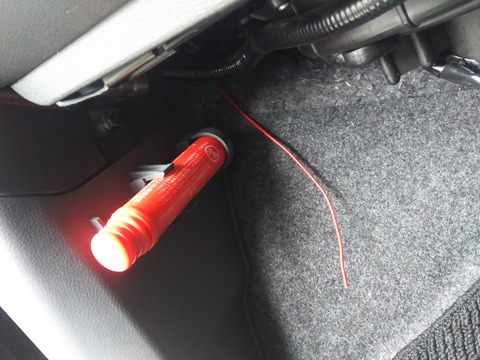

赤い線は使い道がよくわからんから無視、押し込んでおく。
37_DSC_0091

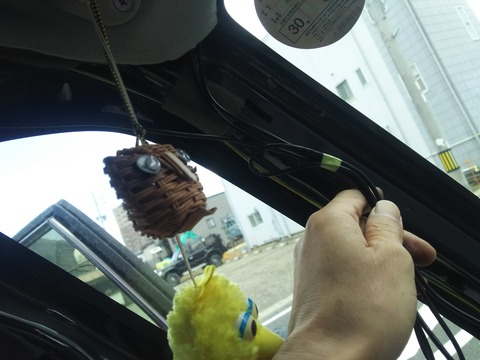

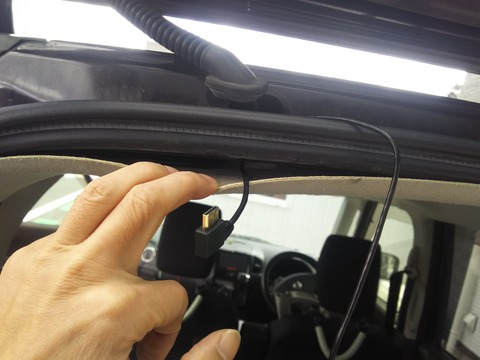

コードを前まで持ってく。
38_DSC_0092
39_DSC_0093
40_DSC_0094
41_DSC_0095
42_DSC_0096

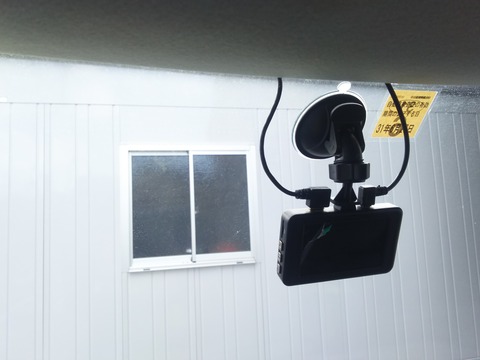

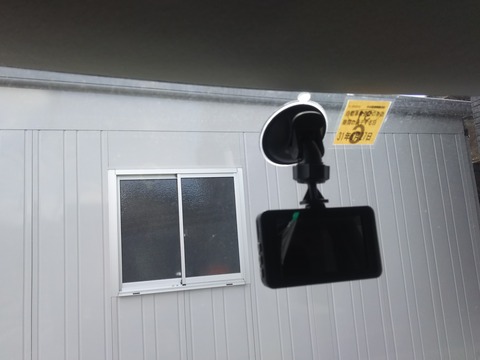

本体を吸盤でフロントガラスに取り付け。
43_DSC_0097

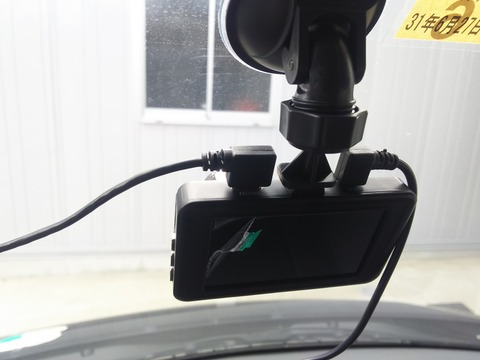

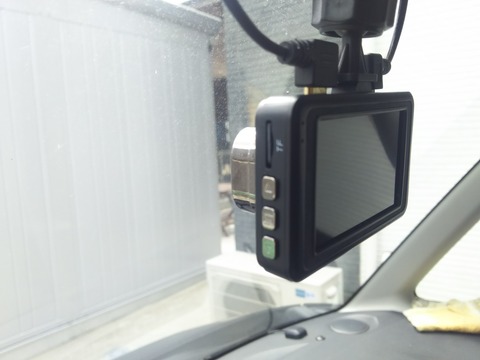

コードを繋ぐ。
44_DSC_0099

左がリアカメラのHDMI、右が電源。

コードは上に押し込んでおく。
45_DSC_0100

MicroSDを差す。
46_DSC_0110
47_DSC_0112

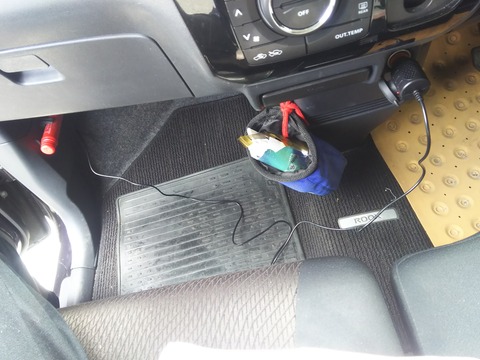

動作確認のため仮でシガーソケットに繋ぐ。
48_DSC_0113

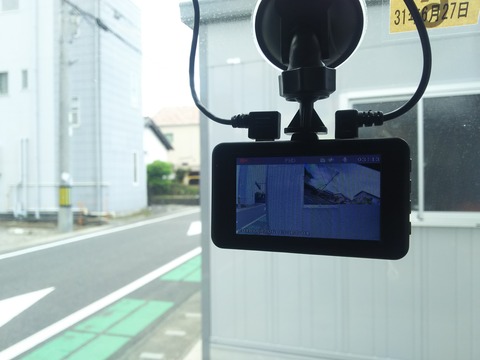

エンジンかけて動確、問題なしだね。
49_DSC_0114

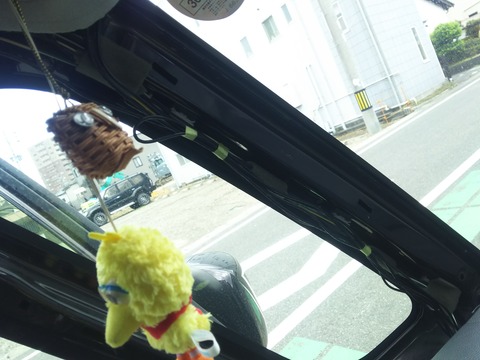

コードを束ねる。
50_DSC_0101
51_DSC_0104
52_DSC_0105

内張りを取り付ける。
53_DSC_0107
54_DSC_0108

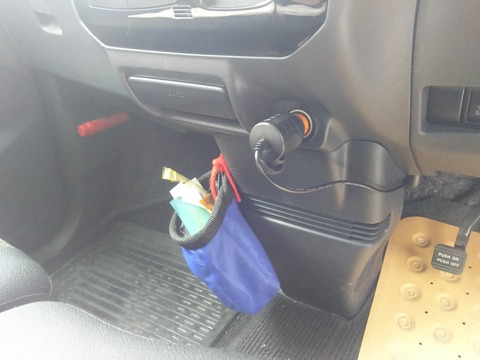

コードを隠しながらシガーソケットに差して完了。
55_DSC_0115

久々にバイク触るつもりが、、、こいつに時間を使ってもーた。。。
