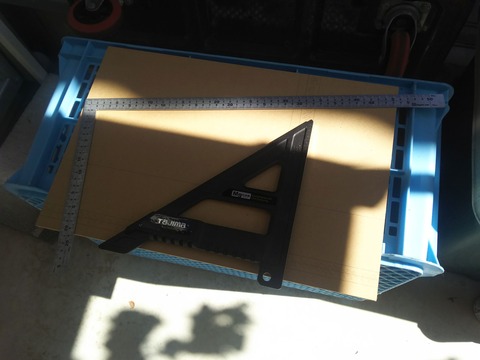

前々から作ろうと思ってた丸ノコ定規を作る。
ずっとTAJIMAのやつでなんとかなってたんで後回しになってた。
![01_DSC_0378](https://slilabo.com/wp-content/uploads/livedoor_images/74539650-s.jpg)

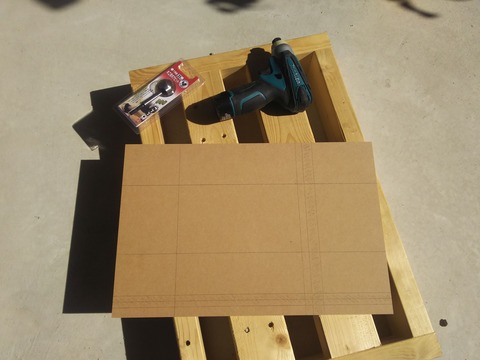

板は安いんでMDFにしといた。
![02_DSC_0381](https://slilabo.com/wp-content/uploads/livedoor_images/c7c9ea1f-s.jpg)
すぐにボロボロになってまうかもだけど。

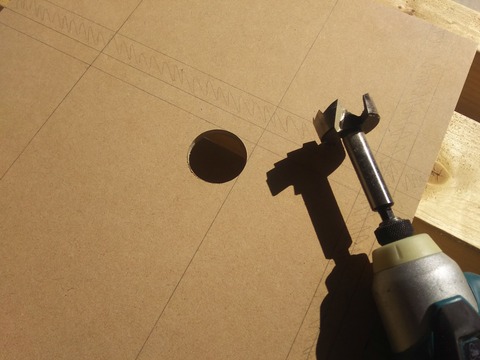

まずはボアビットで穴あけ。
![03_DSC_0386](https://slilabo.com/wp-content/uploads/livedoor_images/66e6f122-s.jpg)
穴をあけなきゃいけないわけじゃないけど、やりたかっただけ。

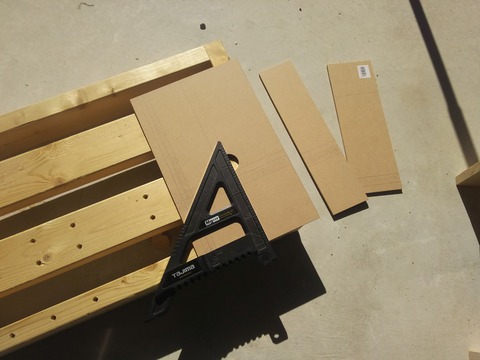

余計な部分をカット。
![04_DSC_0387](https://slilabo.com/wp-content/uploads/livedoor_images/02cb8dda-s.jpg)
![05_DSC_0389](https://slilabo.com/wp-content/uploads/livedoor_images/72b82dd0-s.jpg)

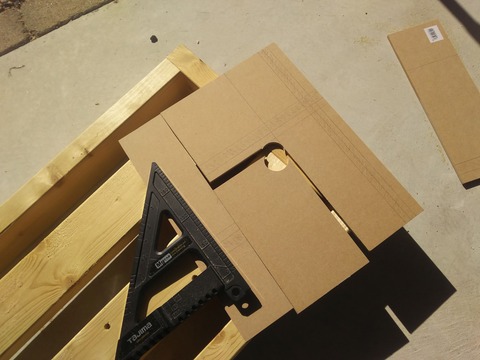

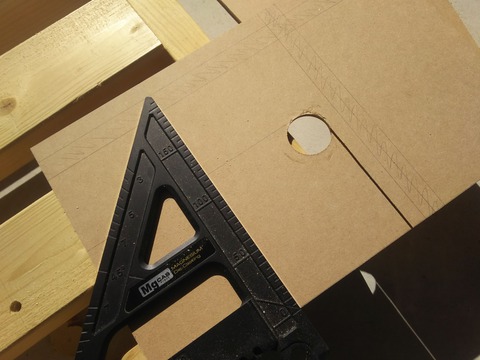

さらにカット。
![06_DSC_0390](https://slilabo.com/wp-content/uploads/livedoor_images/6e5de923-s.jpg)
![07_DSC_0391](https://slilabo.com/wp-content/uploads/livedoor_images/43f1da12-s.jpg)

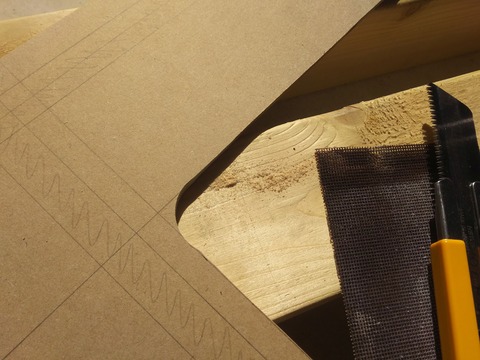

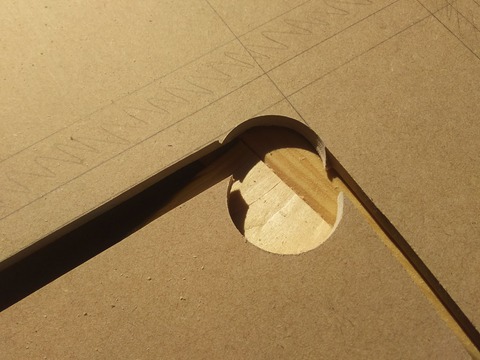

ちょっち切り込みが足りなかったんで調整。
![08_DSC_0392](https://slilabo.com/wp-content/uploads/livedoor_images/a7e17796-s.jpg)
![09_DSC_0393](https://slilabo.com/wp-content/uploads/livedoor_images/5d20f8df-s.jpg)
穴をあけたのはここを丸くしたかっただけの話。
丸くする必要は全然ない。

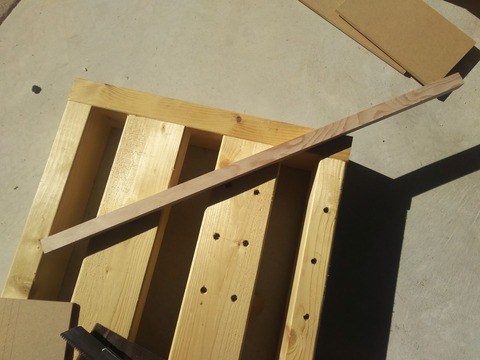

次は18mmの栂(とが・つが)材の棒をカットする。
![10_DSC_0394](https://slilabo.com/wp-content/uploads/livedoor_images/a02a2506-s.jpg)

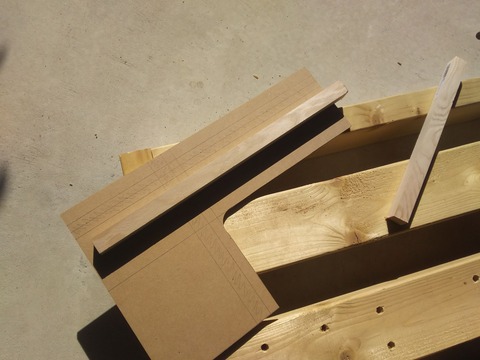

長い方の長さにあわせてカット。
![11_DSC_0397](https://slilabo.com/wp-content/uploads/livedoor_images/0e75cf49-s.jpg)

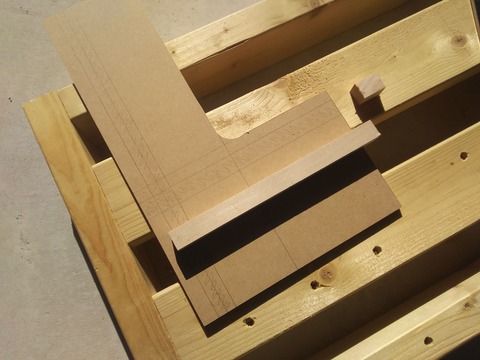

短い方にあわせてカット。
![12_DSC_0398](https://slilabo.com/wp-content/uploads/livedoor_images/ab4fb7fb-s.jpg)

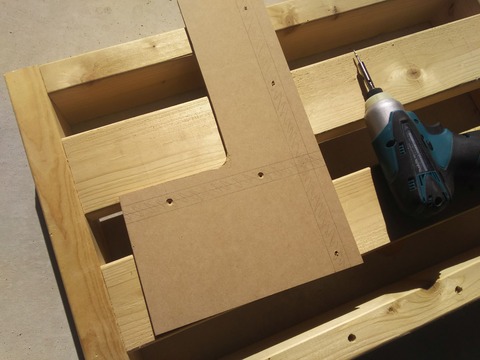

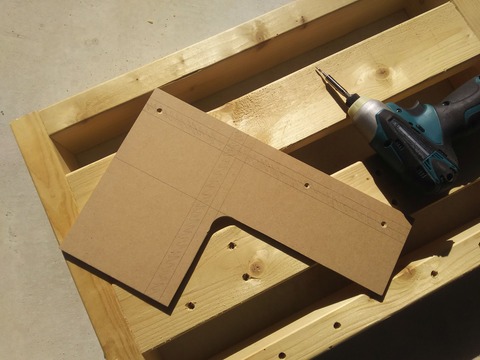

後でネジ打つ部分の皿取りをしておく。
![13_DSC_0399](https://slilabo.com/wp-content/uploads/livedoor_images/7b0894f1-s.jpg)
![14_DSC_0400](https://slilabo.com/wp-content/uploads/livedoor_images/505e3f57-s.jpg)

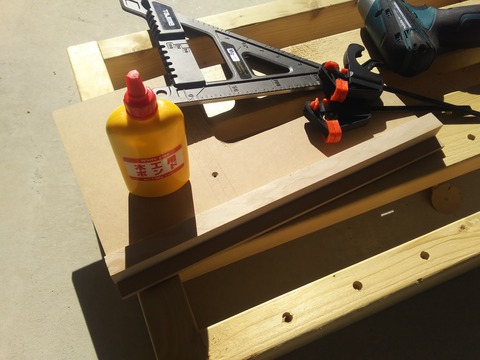

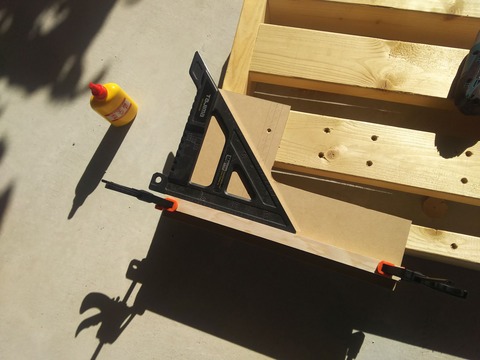

木工用ボンドで棒をくっつける。
![15_DSC_0401](https://slilabo.com/wp-content/uploads/livedoor_images/8184feff-s.jpg)
![16_DSC_0402](https://slilabo.com/wp-content/uploads/livedoor_images/52cdad08-s.jpg)

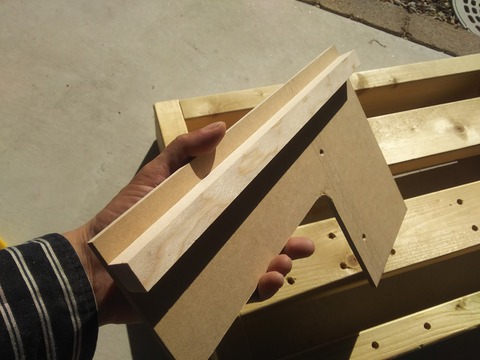

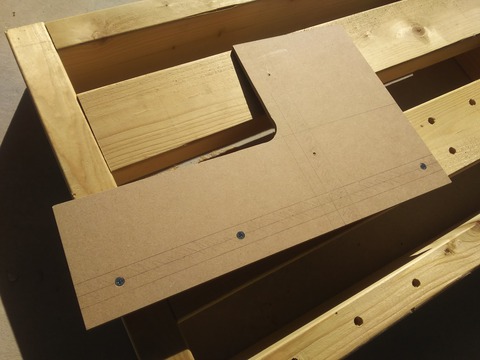

そしてネジを打つ。
![17_DSC_0403](https://slilabo.com/wp-content/uploads/livedoor_images/d8e7fa26-s.jpg)
![18_DSC_0404](https://slilabo.com/wp-content/uploads/livedoor_images/7ce7ca60-s.jpg)

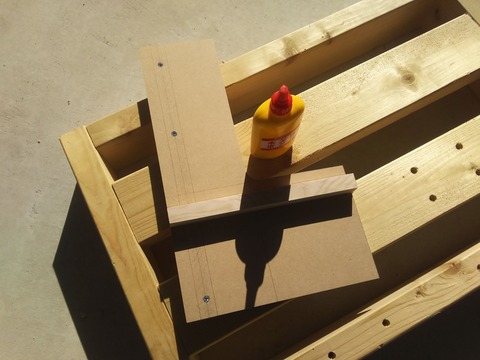

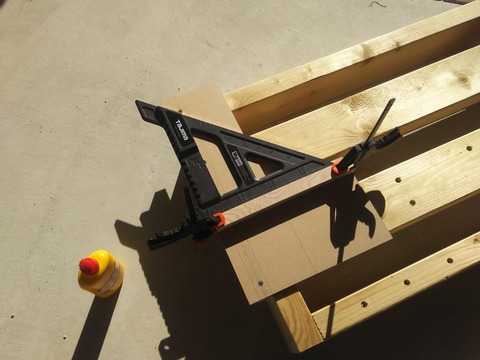

また木工用ボンドで固定。
![19_DSC_0405](https://slilabo.com/wp-content/uploads/livedoor_images/03351e96-s.jpg)
![20_DSC_0406](https://slilabo.com/wp-content/uploads/livedoor_images/fdb21fd4-s.jpg)
そしてネジを打つ。
![21_DSC_0407](https://slilabo.com/wp-content/uploads/livedoor_images/72cb9d63-s.jpg)
![22_DSC_0408](https://slilabo.com/wp-content/uploads/livedoor_images/16bc4909-s.jpg)

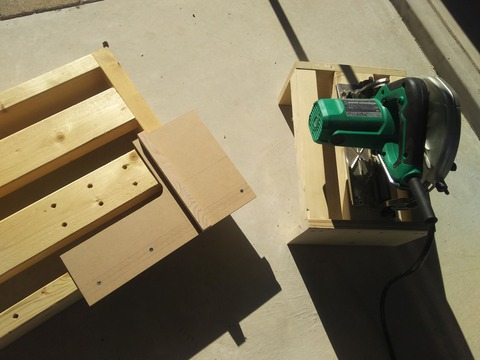

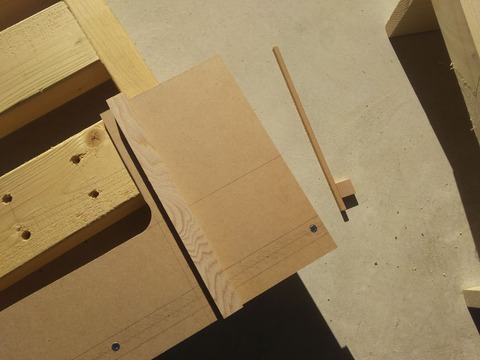

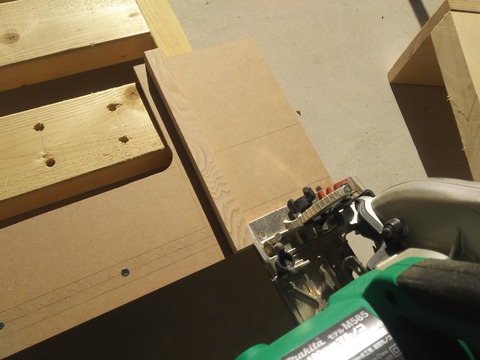

最後に端っこをカット。
![23_DSC_0409](https://slilabo.com/wp-content/uploads/livedoor_images/a9cd3e19-s.jpg)
![24_DSC_0410](https://slilabo.com/wp-content/uploads/livedoor_images/fdd19db2-s.jpg)
![25_DSC_0411](https://slilabo.com/wp-content/uploads/livedoor_images/8c2aa14b-s.jpg)
これで丸ノコ定規が完成だ。

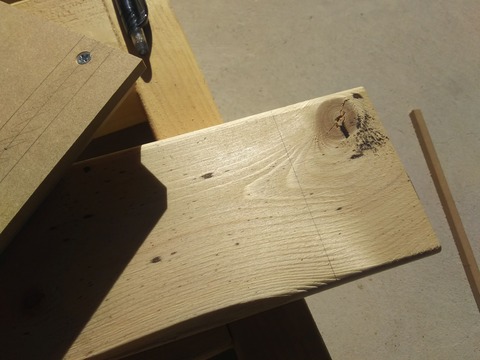

ツーバイ材でテストしてみる。
![26_DSC_0412](https://slilabo.com/wp-content/uploads/livedoor_images/7f03cbdd-s.jpg)

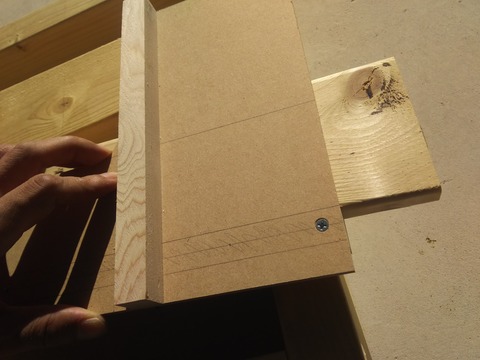

切りたい部分に丸ノコ定規の端っこをあわせる。
![27_DSC_0413](https://slilabo.com/wp-content/uploads/livedoor_images/443302d3-s.jpg)

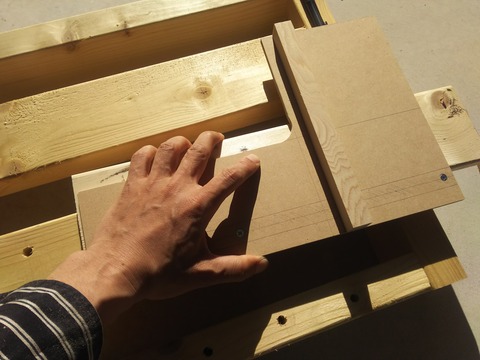

定規はこんな感じでつかめる。
![28_DSC_0414](https://slilabo.com/wp-content/uploads/livedoor_images/212d6791-s.jpg)

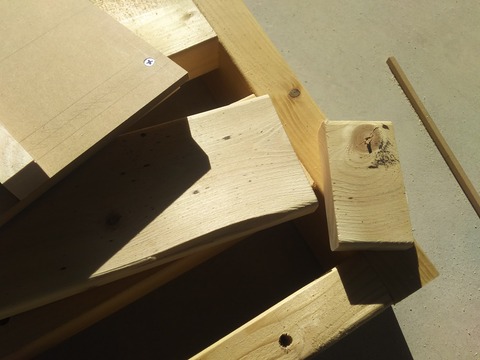

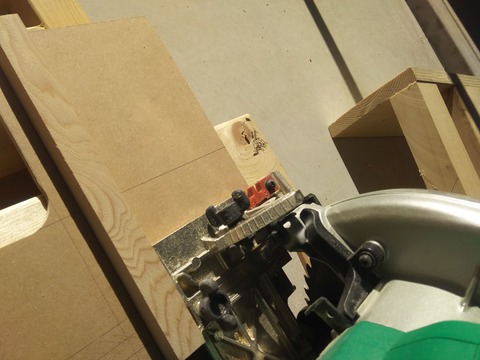

丸ノコで切る。
![29_DSC_0415](https://slilabo.com/wp-content/uploads/livedoor_images/d1843523-s.jpg)
![30_DSC_0416](https://slilabo.com/wp-content/uploads/livedoor_images/93908a46-s.jpg)

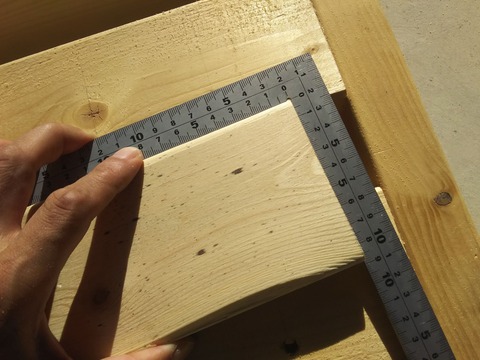

ばっちし90度が出てるね。
![31_DSC_0419](https://slilabo.com/wp-content/uploads/livedoor_images/e423fa83-s.jpg)
問題なさそうだ。
この定規を使えば手早く正確に切れるぞぉ。

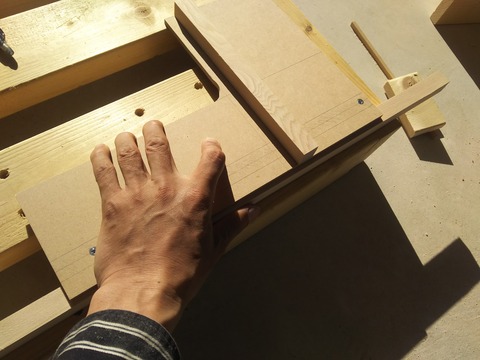

ちなみに細い材を切る場合は手前にセットすればいい。
![32_DSC_0418](https://slilabo.com/wp-content/uploads/livedoor_images/7dbe39c2-s.jpg)
主にツーバイ材を使う自分の場合は今後活躍するはず。
—
