星型エンジン模型作成・その4 7気筒完成!? [中華CO2レーザー加工機]

星型エンジンを完成させてまう。

不足してるパーツをレーザー加工機でカット。
01_DSC_0293

これらを貼り付けた写真を撮り忘れた。

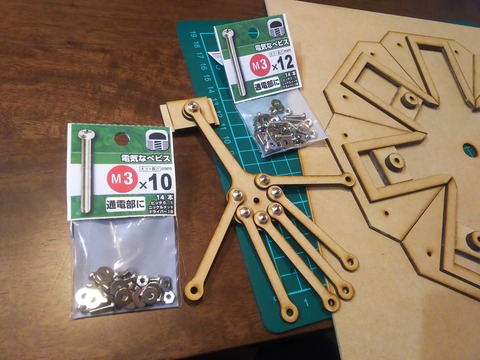

コンロッドを取り付け。
02_DSC_0294

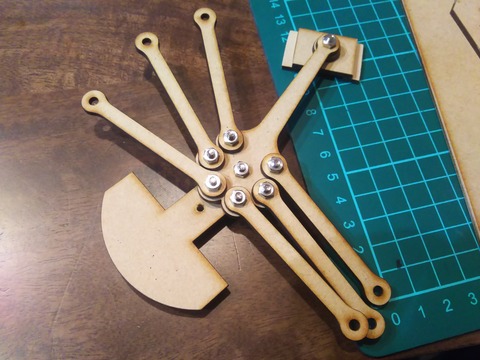

おもり(?)を取り付け。
03_DSC_0297
04_DSC_0298

はめ込んでやった。
05_DSC_0295
06_DSC_0299
07_DSC_0300

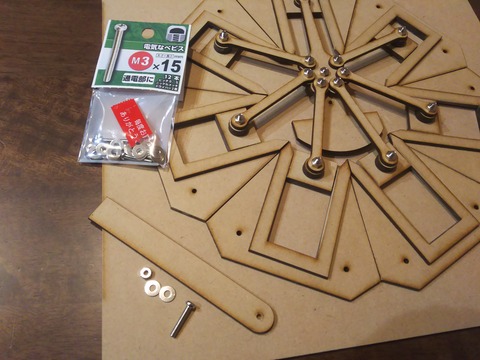

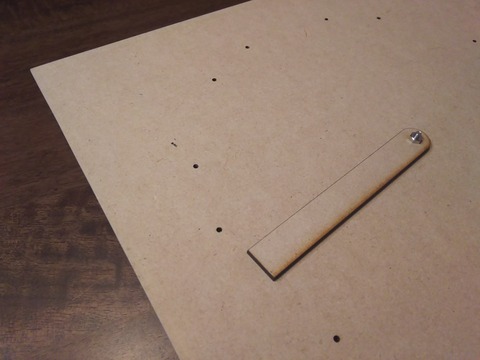

ハンドルを取り付け。
08_DSC_0304
09_DSC_0305
10_DSC_0306
11_DSC_0309
12_DSC_0310

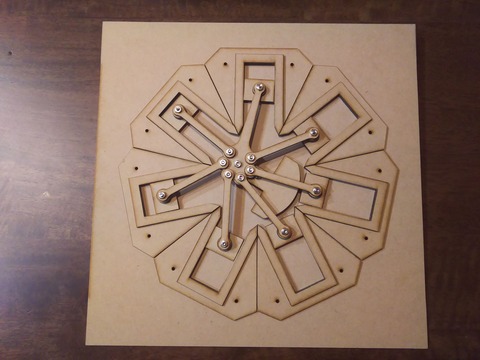

完成だ!
13_DSC_0311

おーーー、クルクル動くぞ。

こんな感じで。
14_DSC_0312
15_DSC_0319
16_DSC_0320
17_DSC_0315
18_DSC_0316
19_DSC_0317
20_DSC_0318

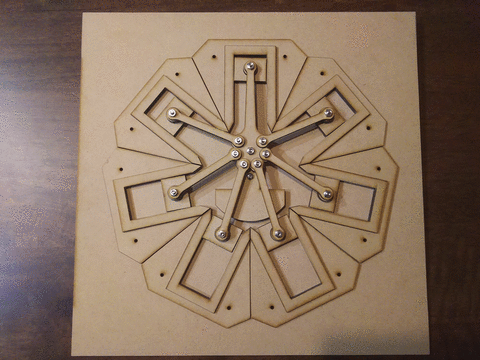

また、GIFにしてみた。
21_動画_50%

うーーーん、やっぱ動画しゃないとよくわからんね。(笑)

まぁ、目的の物はできたかな、ってことで完成。

— 追記、ここから —

色々と間違えとった。
逆さまだし、マスターコンロッドの位置が違う。

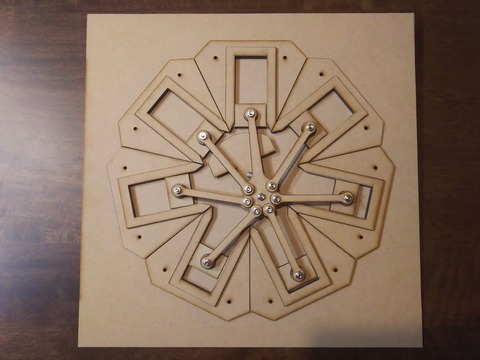

正しいのはこれ。
22_DSC_0298

それと、回す方向も正面から見て左回りなんだって。

あと、M3の袋ナットを買って付け替えてるよ。

— 追記、ここまで —

後日作成した動画。
