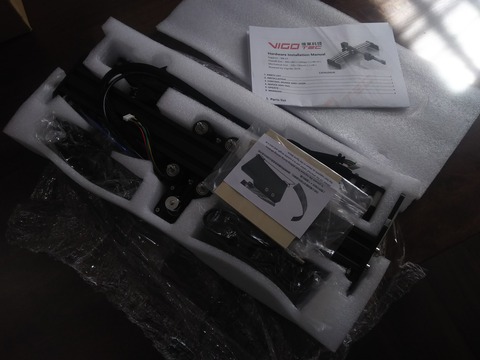

またまた、おかしなおもちゃを購入。


本日、届いた。
01_DSC_0204
02_DSC_0205

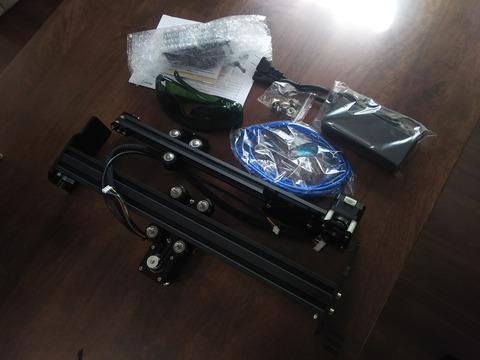

03_DSC_0206

こいつを入手するまでに色々あったんだけどね。

Amazonで買ったけど物が送られてこないとか。
ヤフオクで買ったけど新型コロナウィルスのせいで出荷の目途が立たずキャンセルとか。

なんだかんだでやっとこさ入手できた感じだわ。
金銭的な被害はないけど、かなりの日数を無駄にしちゃった。


買ったのはVIGOTECとかいうとこのVG-L7とかいうやつ。



これ、ネットでもほとんど情報がねえ!
また苦労しそうだなぁという感じだが、しかたねぇから色々とやってみるよ。

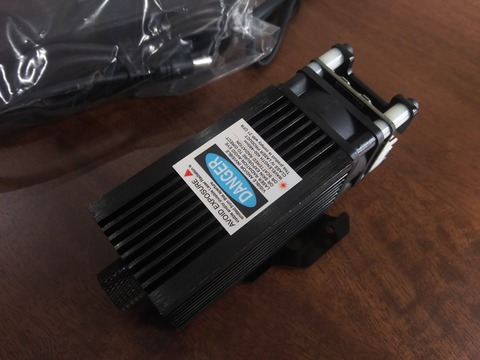

レーザーは20W。
04_DSC_0207
05_DSC_0208

恐らく半導体レーザーでは一番出力が強いと思われる。

ただね、中華なんでね、ほんとにレーザーの出力が「20W」なのかはよくわからん。
消費電力が20Wだからってんで「20W」と平気で言うからね。

ホントは50WくらいのCO2レーザーを買おうとしたんだけどね。。。
新型コロナウィルスの影響でね。。。


まぁ、とりあえず、これで遊んでみるよ。

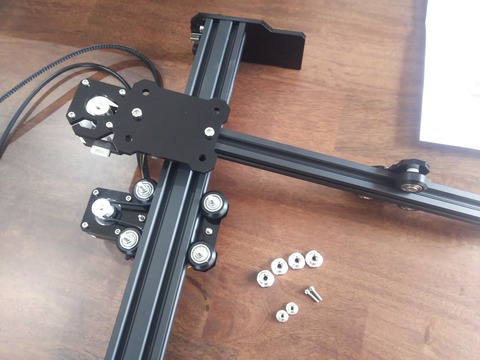

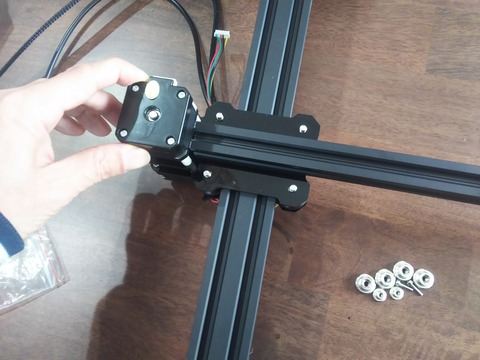

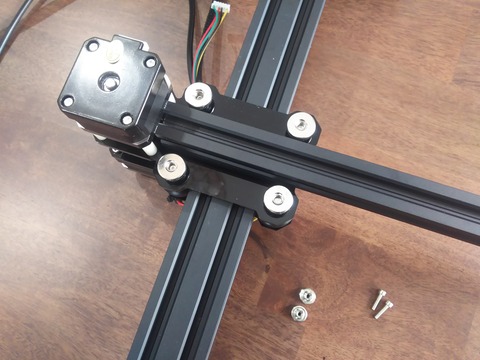

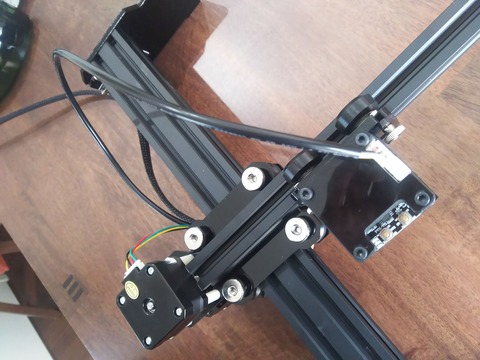

Y軸を取り付ける。
06_DSC_0209
07_DSC_0210
08_DSC_0211

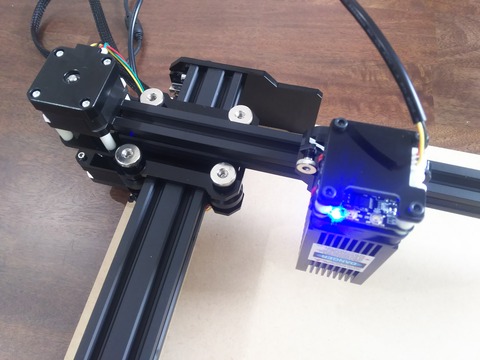

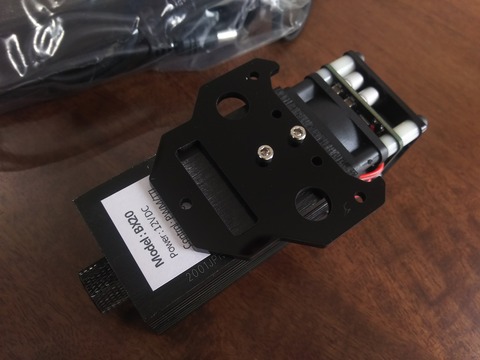

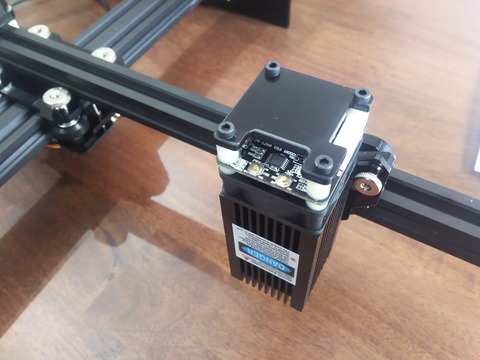

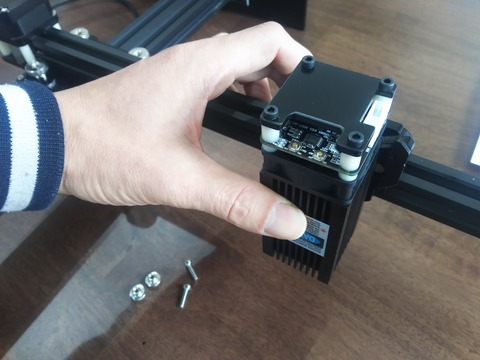

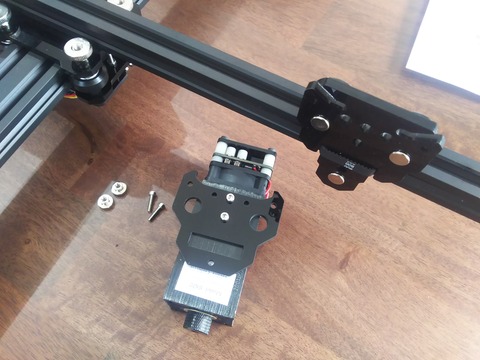

レーザーを取り付ける。
09_DSC_0212
10_DSC_0213
11_DSC_0214

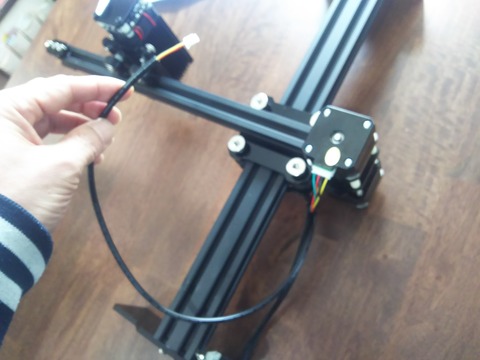

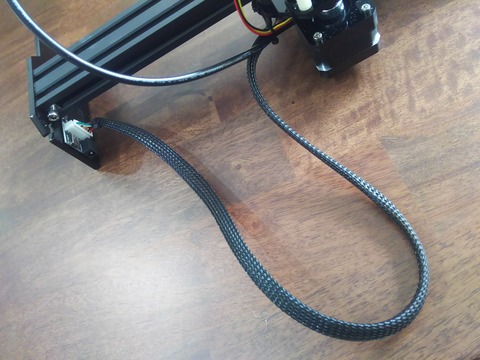

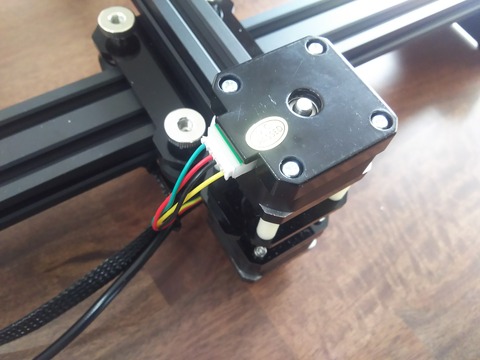

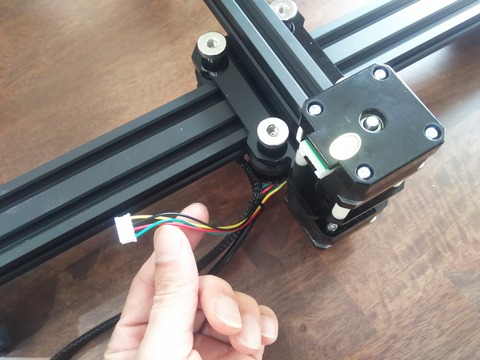

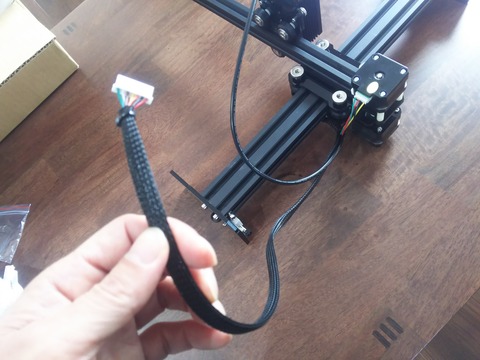

配線する。
12_DSC_0215
13_DSC_0216
14_DSC_0217
15_DSC_0218
16_DSC_0219
17_DSC_0220

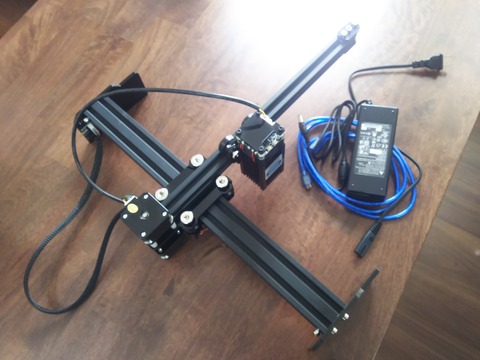

これで完成、めちゃんこ簡単だぜ。
18_DSC_0221

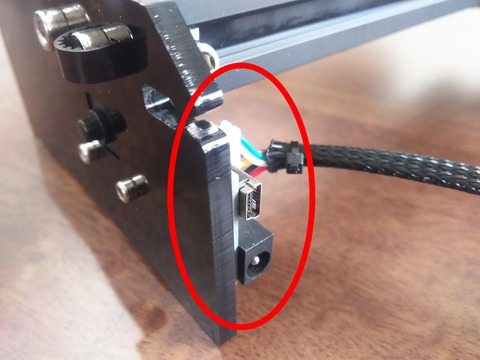

電源とUSBはここ。
19_DSC_0223

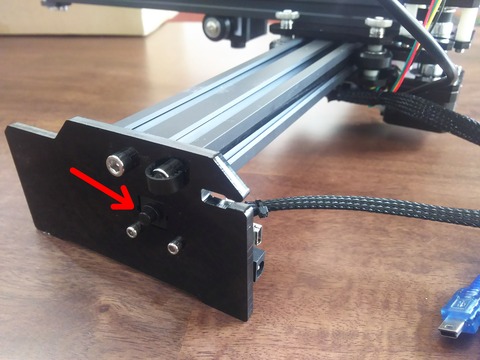

スイッチはここ。
20_DSC_0222

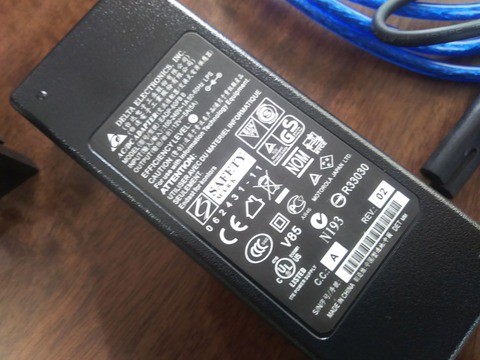

電源の出力は12Vの5A。
21_DSC_0224

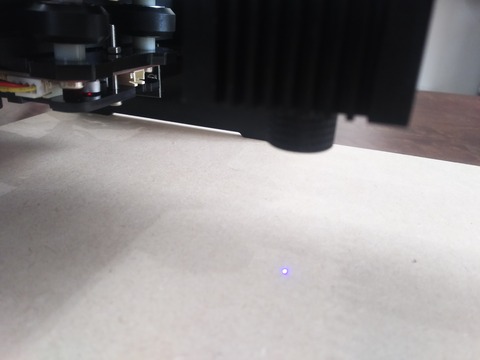

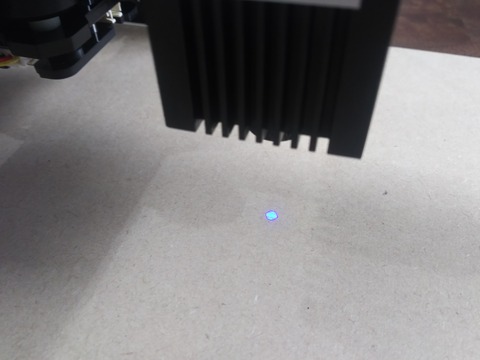

レーザーの焦点を合わせてみる。
22_DSC_0225
23_DSC_0231
24_DSC_0232

おぉ、なんだか動きそうだ。


そして、なぜだかよくわからないが台を作り始める。
25_DSC_0234
26_DSC_0235
27_DSC_0236

なんとなく、まずは台が必要かなと思っちゃって。。。

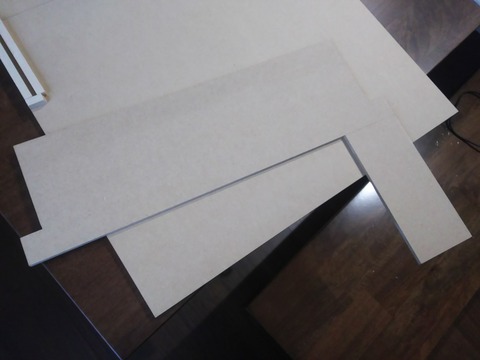

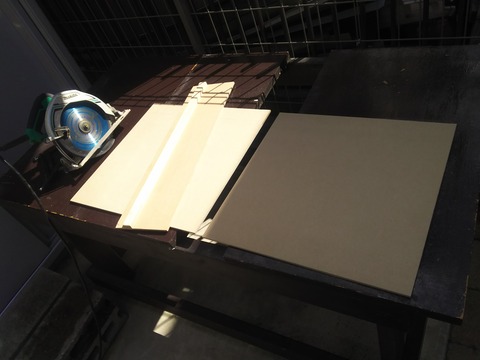

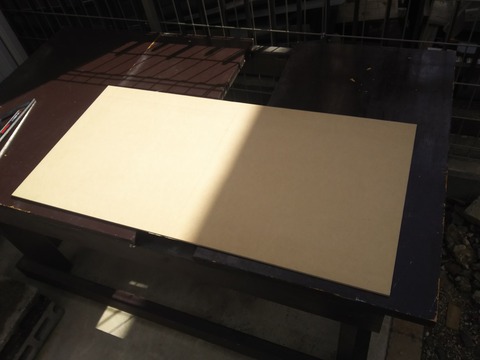

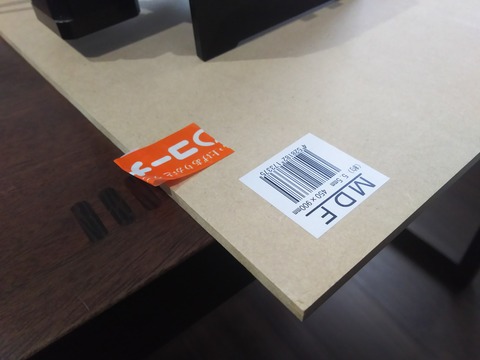

台になるMDFをカット。
28_DSC_0238
29_DSC_0239

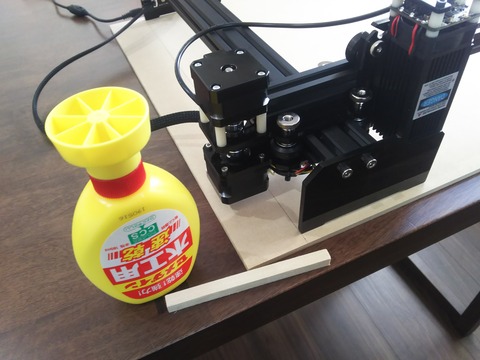

棒をカットしてレーザー加工機を固定。
30_DSC_0237
31_DSC_0240
32_DSC_0245

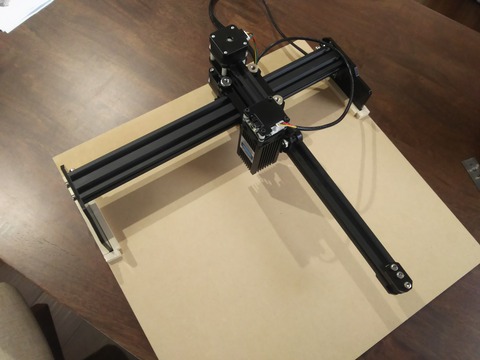

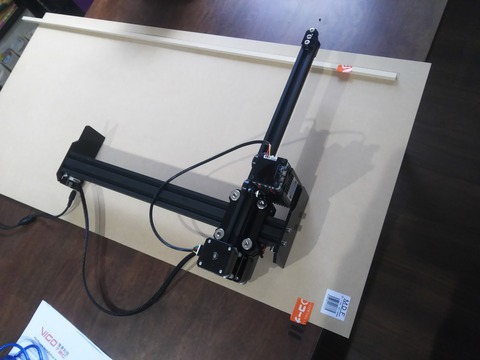

こんな感じに作成。
33_DSC_0250
34_DSC_0251

また作り直すつもりなんで、サイズとか適当にやっちゃった。

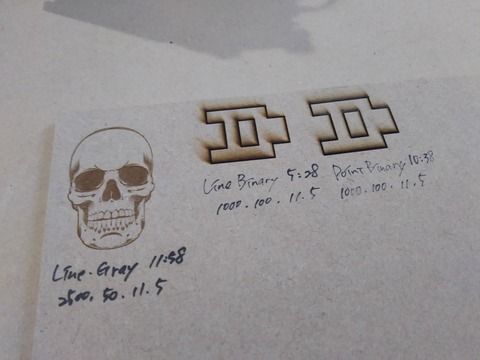

ほんでもって、やっとこさ、テスト加工。
35_DSC_0241

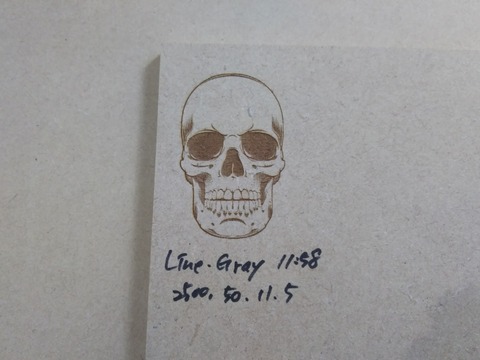

おぉ、結構マトモにでけたぞ。
36_DSC_0247

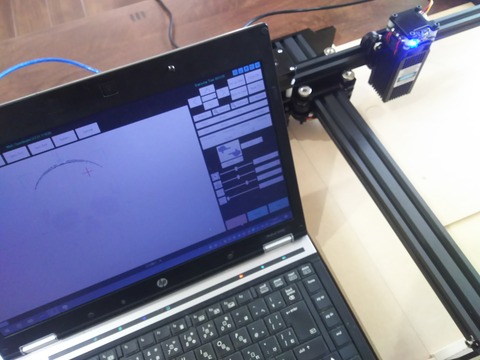

使ったソフトはVIGOTECが提供してる VigoEngraverL7 ってやつ。

VIGOTEC
http://www.vigotec.cn/

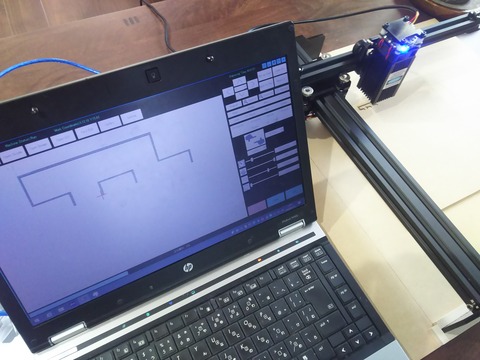

FreeCADでテスト用の絵を描いてカットのテスト。
37_DSC_0248


ううーむ、どうなんでしょ、カットはちょいと厳しい感じか。
38_DSC_0249

ってか、VigoEngraverL7 って彫刻用のソフトなんで、すげー時間がかかる。

プリンターのように、1行づつ書いて塗りつぶしてく感じなんだわ。
横はいいとしても、縦の線を一気に書いてくれないのねん。

Gコード使わなあかんみたいだね。


ちなみに、超メンドウな手順で実行してる。

①FreeCADで描いてSVGで保存。
②画像変換ソフトでSVGをJPGに変換。
③VigoEngraverL7 でJPGを読み込んでカット。

VigoEngraverL7 はDXFが読めるってことだったんだけどね、、、
FreeCADで作成したDXFが読めないのねん。

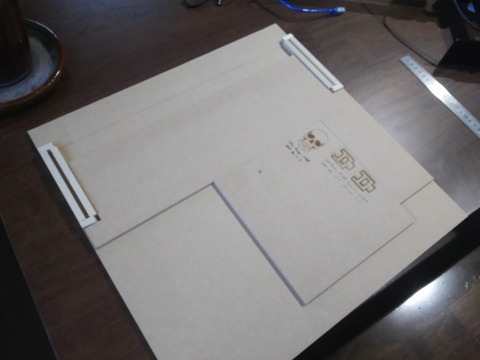

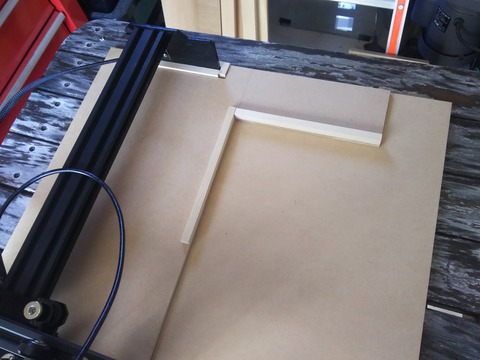

テストはここまでにして、何回も繰り返してカットを試せるように治具を作る。
39_DSC_0252
40_DSC_0253
41_DSC_0255

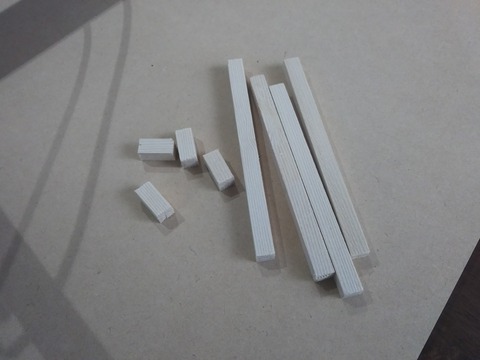

これで材を同じ位置にセットできるんで繰り返しができるかな。


後日追記ここから ---

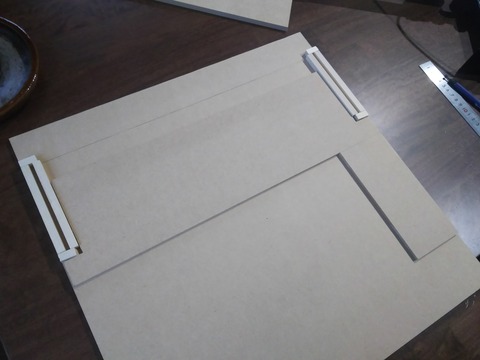

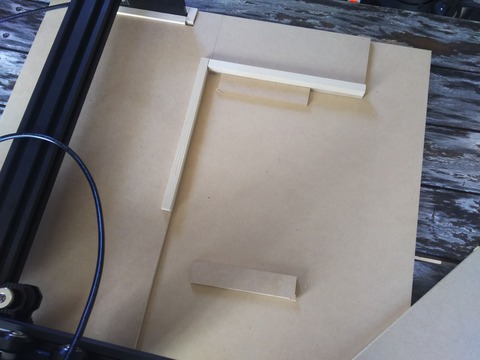

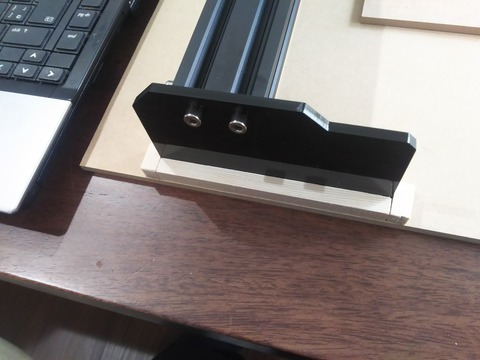

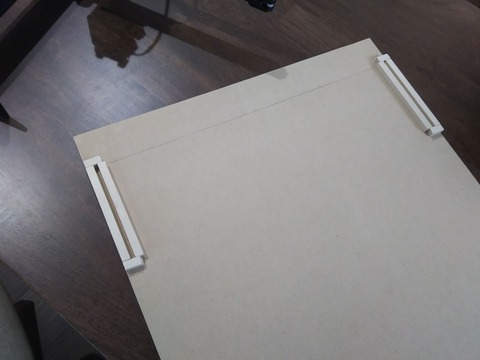

角にストッパーを追加。
01_DSC_0203

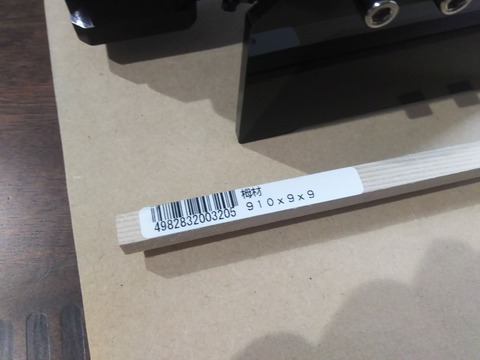

下に端材をひいてその上に材をのせるのさ。
02_DSC_0204


後日追記ここまで ---


今日はここまで、本来やりたかったカットができるようになるにはまだまだだなぁ。。。


---
